DAC7725U

Описание DAC7725U от Texas Instruments

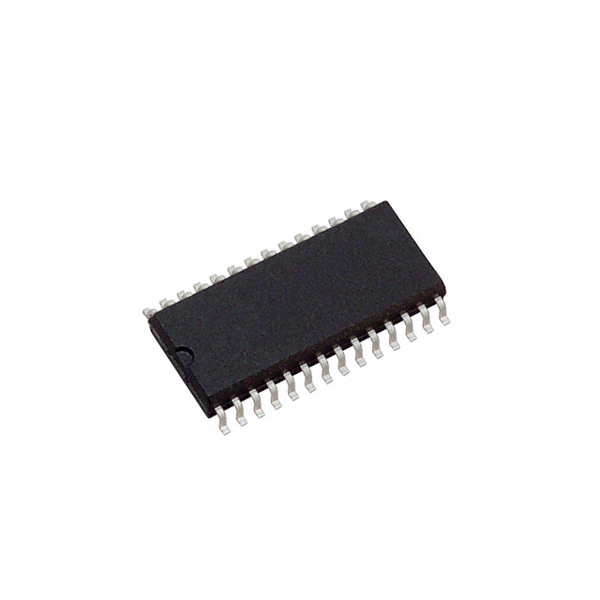

Общее описание: DAC7725U - это высокоточный 12-битный цифровой-аналоговый преобразователь (ЦАП) с напряженным выходом, произведенный компанией Texas Instruments. Этот компонент идеально подходит для приложений, где требуется высокая точность и широкая амплитудная мощность. Устройство включается в герметизированный корпус типа SOIC-28 для поверхностного монтажа, что упрощает его интеграцию в современные печатные платы.

Преимущества:

• Высокая точность: 12-битное разрешение обеспечивает высокую точность аналогового выхода.
• Быстрое время установления: Время установления 10 мкс позволяет быстро реагировать на изменения входного сигнала.
• Широкий диапазон напряжений питания: Поддержка как аналогового (±14.25В ~ 15.75В), так и цифрового (5В) питания.
• Buffered Output: Выходной буфер позволяет поддерживать стабильное напряжение при изменении нагрузки.

Недостатки:

• Зависимость от внешнего референса: необходимо использовать внешний опорный источник напряжения.
• Не подходит для низковольтных приложений: Требуется относительно высокое напряжение питания.

Типовое использование:

• Преобразователи цифрового сигнала в аналоговый для аудио- и видеоаппаратуры
• Промышленные системы управления
• Медицинское оборудование
• Автоматизация и робототехника

Рекомендации по применению:

• Используйте внешний высокоточный источник опорного напряжения для достижения наиболее точных результатов.
• Разместите компоненты, связанные с ЦАП, на печатной плате таким образом, чтобы минимизировать шум и помехи.
• Убедитесь в правильной фильтрации питания, чтобы уменьшить влияние колебаний напряжения на производительность устройства.

Основные технические характеристики:

• Количество бит: 12
• Количество ЦАП: 4
• Время установления: 10 мкс
• Тип выхода: Напряжение - Buffered
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип референса: Внешний
• Напряжение питания, аналоговое: ±14.25В ~ 15.75В
• Напряжение питания, цифровое: 5В
• INL/DNL (LSB): ±2 (Макс), ±1 (Макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус / упаковка: 28-SOIC (0.295", 7.50мм ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• DAC714 от Texas Instruments
• AD7891 от Analog Devices
• MCP4725 от Microchip Technology

DAC7725U - это надежное решение для задач, требующих качественного преобразования цифровых данных в аналоговый сигнал, отличающееся высокой точностью и быстродействием.
