DAC7725NB

Описание DAC7725NB от Texas Instruments

Общее описание:

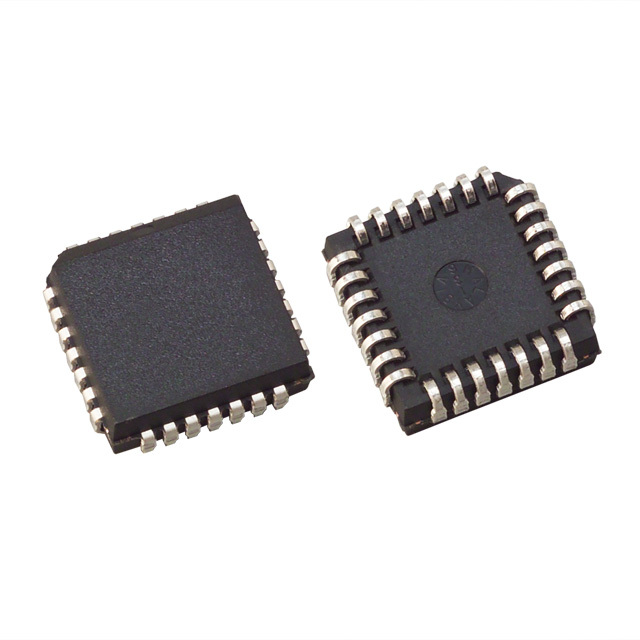

DAC7725NB — это высокоэффективный 12-битный цифровой-аналоговый преобразователь (ЦАП) производства компании Texas Instruments, предназначенный для преобразования цифровых сигналов в аналоговые. Устройство представляет собой многоканальный ЦАП с четырьмя выводами, обеспечивающий высокую точность и быстродействие в компактном корпусе типа 28-PLCC (11.51 х 11.51 мм).

Преимущества:

• Высокая точность: 12-битное разрешение для точного преобразования.
• Быстрое время установления: Время установления до 10 мкс позволяет использовать ЦАП в приложениях, требующих быстродействия.
• Вольт-буферированные выходы: Обеспечивает стабильные и надежные выходные сигналы.
• Многоканальность: Наличие четырех каналов облегчает управление несколькими выходами.

Недостатки:

• Необходимость внешнего опорного напряжения: Требует внешнего опорного сигнала для корректной работы.
• Относительно низкое разрешение по сравнению с 16-битными и 24-битными ЦАП: Для приложений, требующих сверхвысокой точности, может потребоваться использование ЦАП с более высоким разрешением.

Типовое использование:

• Промышленные системы управления
• Медицинское оборудование
• Телекоммуникационное оборудование
• Аудиосистемы
• Тестовые и измерительные приборы

Рекомендации по применению:

• Убедитесь, что внешнее опорное напряжение стабильно и точно, чтобы минимизировать ошибки преобразования.
• Используйте байпассные конденсаторы для улучшения устойчивости системы питания и минимизации пульсаций на выходе.
• Следите за правильным подключением всех выводов, чтобы избежать ошибок в работе устройства.

Основные технические характеристики:

• Разрядность: 12 бит
• Количество ЦАП: 4
• Время установления: 10 мкс
• Тип выхода: Вольт-буферированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: ±14.25V ~ 15.75V
• Напряжение питания, цифровое: 5V
• INL/DNL (LSB): ±1 (макс.), ±1 (макс.)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус: 28-LCC (J-выводы)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги:

• AD9148 от Analog Devices — 16-битный 3200 MSPS ЦАП
• TLV5638 от Texas Instruments — двухканальный 12-битный ЦАП, питающийся от одного источника напряжения.

Эти характеристики и рекомендации помогают обеспечить оптимальную производительность и надежность ваших систем на базе DAC7725NB.
