DAC7725NB/750

ЦАП DAC7725NB/750 от Texas Instruments

Общее описание

DAC7725NB/750 — это 12-битный цифро-аналоговый преобразователь (ЦАП) от Texas Instruments, обеспечивающий высокую точность и скорость работы. Он входит в линейку интегральных схем (IC) для преобразования данных и представляет собой один из самых популярных ЦАП, используемых в различных высокоточных приложениях.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность выходного аналогового сигнала.
• Быстрое время установления: 10 микросекунд для достижения заданного значения сигнала.
• Удобство применения: Буферизированный выход напряжения упрощает интеграцию в системы.
• Широкий диапазон напряжений питания: Поддерживает как аналоговое, так и цифровое питание, что делает его универсальным для различных приложений.

Недостатки

• Внешний опорный источник: Требуется внешний источник опорного напряжения, что может увеличить сложность схемы.
• Параллельный интерфейс: Параллельный интерфейс может потребовать большее количество выводов микроконтроллера.

Типовое использование

• Прецизионные измерительные приборы
• Управление промышленными процессами
• Системы автоматизации
• Аудио приложения высокого уровня
• Медицинское оборудование

Рекомендации по применению

• Убедитесь, что схема источника опорного напряжения соответствует требованиям ЦАП для обеспечения стабильности и точности.
• Разработайте схему таким образом, чтобы минимизировать шум и наводки, особенно в высокоточных приложениях.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 4
• Время установления: 10 микросекунд
• Тип выхода: Напряжение - Буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного источника: Внешний
• Аналоговое напряжение питания: ±14.25V ~ 15.75V
• Цифровое напряжение питания: 5V
• ИНЛ/ДНЛ (LSB): ±1 (Макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C

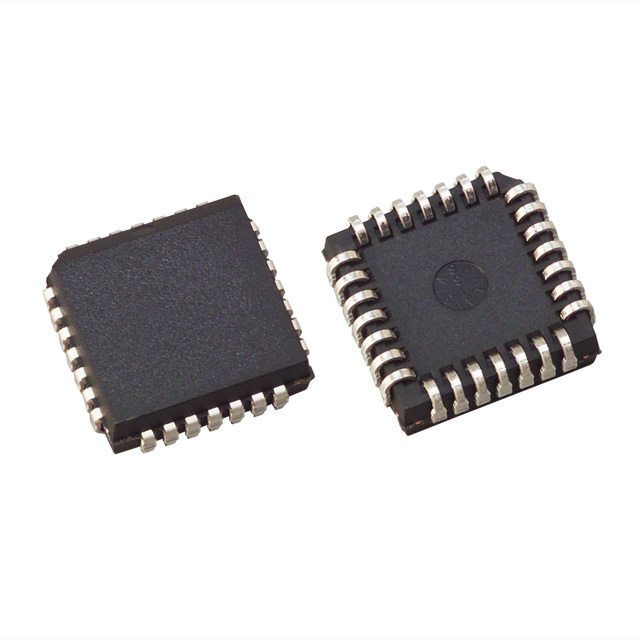

• Корпус: 28-LCC (J-Выводы)
• Размещение: Поверхностный монтаж

Возможные аналоги

• [DAC8802IDWG4](https://www.ti.com/product/DAC8802IDWG4) от Texas Instruments
• [LTC1660IGN#PBF](https://www.analog.com/en/products/ltc1660ignpbf.html) от Analog Devices

Примечание

Необходимо учитывать, что модель DAC7725NB/750 подходит для применения в ресурсозатратных проектах, где требуется высокая точность и стабильность сигнала. Его основные характеристики делают его идеальным кандидатом для использования в системе, требующей высокой надежности и быстрого отклика.
