DAC7724NB

Описание DAC7724NB от Texas Instruments

Общее описание

DAC7724NB – это высокоточный цифровой-аналоговый преобразователь (ЦАП) с разрешением 12 бит от компании Texas Instruments. Этот микросхемный преобразователь имеет 4 канала, способен генерировать аналоговые напряжения с очень высокой точностью и стабильностью. Основное применение DAC7724NB – это системы управления, обработки сигнала и другие специализированные приложения, где требуется высококачественное преобразование цифрового сигнала в аналоговый.

Преимущества

1. Высокая точность:
   • Разрешение 12 бит обеспечивает очень точное преобразование.
2. Многоканальность:
   • Поддержка четырех каналов позволяет одновременно работать с несколькими источниками данных.
3. Быстрая стабилизация:
   • Время установления 10 мкс позволяет обеспечить быстрый отклик системы.
4. Широкий диапазон питания:
   • Поддерживает как аналоговое питание (±14,25В ~ 15,75В), так и цифровое (5В), что делает устройство гибким в использовании.

Недостатки

1. Внешняя опорная установка:
   • Требуется внешняя опорная установка, что может увеличить сложность схемы.
2. Требуется внешний настроечный контур:
   • Для точного функционирования на некоторых каналах может потребоваться дополнительная настройка.

Типовое использование

• Системы управления
• Прецизионные измерительные приборы
• Аудиосистемы
• Промышленные автоматики
• Медицинские приборы

Рекомендации по применению

• Используйте высококачественные компоненты питания и заземления для минимизации шумов.
• При проектировании печатной платы следует уделить внимание размещению компонентов и разводке, чтобы избежать электромагнитных помех и кросстоков.
• Для внешней опорной установки используйте стабилизированный источник питания с минимальным уровнем шумов.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 4
• Время установления: 10 мкс
• Тип выхода: Напряжение - буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опоры: Внешний
• Напряжение питания, аналоговое: ±14,25В ~ 15,75В
• Напряжение питания, цифровое: 5В
• Интегральная нелинейность (INL), LSB: ±1 (макс.)
• Дифференциальная нелинейность (DNL), LSB: ±1 (макс.)
• Архитектура: R-2R
• Температурный диапазон работы: -40°C ~ 85°C

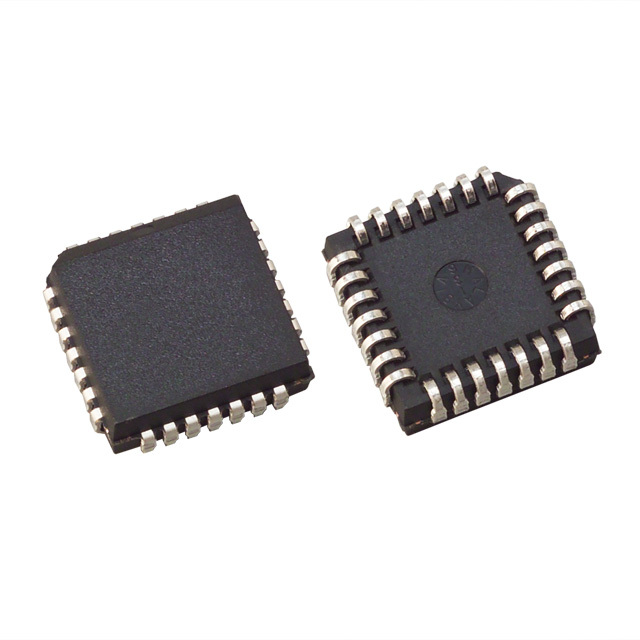

• Корпус: 28-PLCC (11.51x11.51)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5664R от Analog Devices
• MCP4922-E/P от Microchip Technology
• MAX5316 от Maxim Integrated

Заключение

DAC7724NB от Texas Instruments – это надежное и высококачественное решение для множества приложений, требующих точного преобразования цифрового сигнала в аналоговый. Использование данного компонента позволит улучшить производительность и точность вашей системы.
