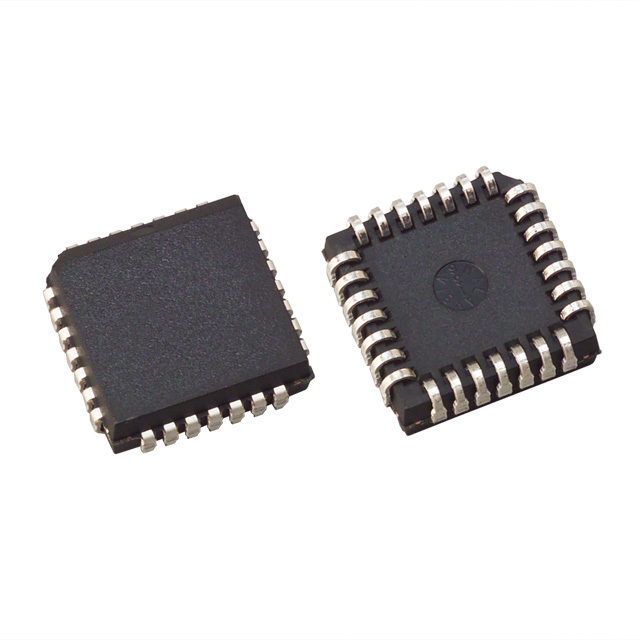

DAC7724NB/750

6 712,80 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

Цифро-аналоговый преобразователь DAC7724NB/750 от Texas Instruments

Общее описание

DAC7724NB/750 от Texas Instruments — это 12-битный цифро-аналоговый преобразователь (ЦАП) с параллельным интерфейсом данных, который обеспечивает четыре независимых выхода. Этот ЦАП предназначен для высокоточных приложений, требующих быстрой конверсии и стабильно высокого качества аналогового сигнала.

Преимущества

  • Высокая точность: Обеспечивание максимальной нелинейности интеграции (INL) и дифференциальной нелинейности (DNL) на уровне ±1 LSB.
  • Быстрая установка выходного сигнала: Время установления на уровне 10 мкс обеспечивает быструю отклик и высокую производительность.
  • Гибкость: Широкий диапазон аналогового и цифрового питания, что позволяет применять ЦАП в различных средах.

Недостатки

  • Не имеет встроенного источника опорного напряжения: Необходим внешний источник опорного напряжения для обеспечения работы устройства.
  • Высокое энергопотребление: Требуется отдельное питание для аналоговой и цифровой частей.

Типовое использование

  • Прецизионные измерительные системы
  • Управление процессами и автоматизация
  • Аудио приложения
  • Генераторы сигналов и тестовые системы

Рекомендации по применению

  • Используйте внешний стабилизированный источник опорного напряжения для обеспечения стабильной работы устройства.
  • Обеспечьте правильное питание аналоговой и цифровой частей по спецификациям для достижения максимальной производительности.
  • Учитывайте тепловыделение устройства при проектировании печатной платы и предусмотрите подходящие меры для теплоотвода.

Основные технические характеристики

Параметр Значение
Разрядность 12 бит
Количество ЦАП 4
Время установки 10 мкс
Тип выхода Напряжение - буферизированный
Дифференциальный выход Нет
Интерфейс данных Параллельный
Тип опорного напряжения Внешний
Напряжение питания, аналог ±14.25В ~ 15.75В
Напряжение питания, цифр 5В
INL / DNL (LSB) ±1 (Max)
Архитектура R-2R
Рабочая температура -40°C ~ 85°C
Корпус / Тип корпуса 28-LCC (J-Lead)
Объединённый корпус 28-PLCC (11.51x11.51 мм)
Тип монтажа Поверхностный монтаж

Возможные аналоги

  • DAC8043FS от Analog Devices: 12-битный моно ЦАП с параллельным интерфейсом.
  • AD5326BRUZ-REEL7 от Analog Devices: 12-битный 4-канальный ЦАП с I2C интерфейсом.

DAC7724NB/750 — это высокоточный и гибкий цифро-аналоговый преобразователь, идеально подходящий для использования в разнообразных высокоточных электронных системах.
