DAC7724N/750

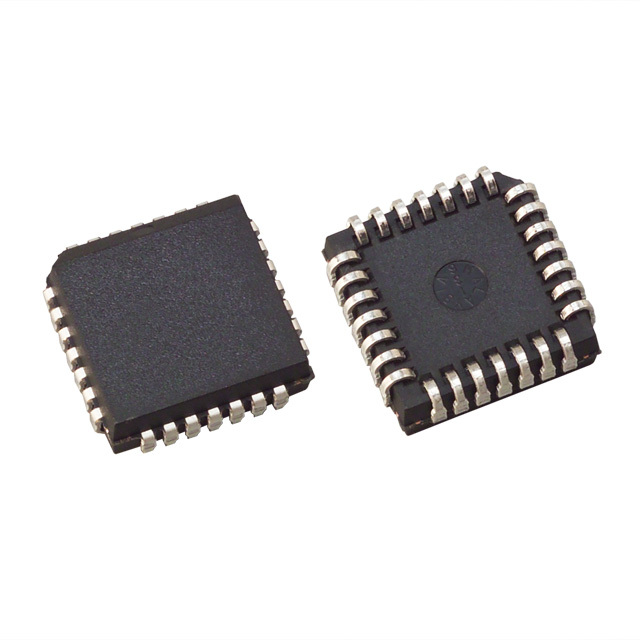

Микросхема DAC7724N/750 от Texas Instruments

Общее описание

DAC7724N/750 – это высокоточный 12-битный цифровой-analog преобразователь (ЦАП) с четырьмя выходами напряжения, выпускаемый компанией Texas Instruments. Он спроектирован для использования в системах, требующих высокой точности и стабильности выходного сигнала. Данный ЦАП имеет буферированные выходы, что позволяет сократить количество внешних компонентов и упростить проектирование.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность преобразования и минимальные погрешности выходных сигналов.
• Буферированные выходы: Наличие внутренних буферов облегчает интеграцию микросхемы в различные схемы.
• Быстрое время установления: Время установления составляет всего 10 мкс, что позволяет использовать устройство в скоростных системах.
• Высокая стабильность: ЦАП обладает высокой температурной стабильностью, что важно для критичных к изменениям температуры приложений.

Недостатки

• Внешние источники опорного напряжения: Для работы микросхемы требуются внешние источники опорного напряжения.
• Относительно большие размеры корпуса: Устройство поставляется в корпусе 28-PLCC, что может быть недостатком для компактных устройств.

Типовое использование

• Преобразование цифровых сигналов в аналоговые в системах управления.
• Обработка сигналов в измерительных и аналитических приборах.
• Автоматизация различного оборудования.
• Телекоммуникационные системы.
• Музыкальные синтезаторы и звуковое оборудование.

Рекомендации по применению

• Использовать качественные внешние опорные напряжения для обеспечения максимальной точности преобразования.
• Следует обратить внимание на тепловой режим работы микросхемы и обеспечить соответствующее охлаждение при необходимости.
• При монтаже на печатную плату использовать технику поверхностного монтажа (SMD) для минимизации возможных технических проблем.

Основные технические характеристики

• Разрядность ЦАП: 12 бит.
• Количество ЦАП: 4.
• Время установления: 10 мкс.
• Выходное напряжение: Буферированное.
• Дифференциальный выход: Нет.
• Интерфейс данных: Параллельный.
• Тип опорного напряжения: Внешний.
• Напряжение питания, аналоговое: ±14.25 В до ±15.75 В.
• Напряжение питания, цифровое: 5 В.
• Погрешность нелинейности (INL/DNL): ±2 (макс), ±1 (макс).
• Архитектура: R-2R.
• Рабочая температура: от -40°C до +85°C.
• Корпус: 28-PLCC (11.51x11.51 мм).
• Тип монтажа: Поверхностный.

Возможные аналоги

• AD534 от Analog Devices: Одноканальный программируемый преобразователь с похожими характеристиками.
• MAX5381 от Maxim Integrated: 8-битный цифровой-analog преобразователь также с буферированным выходом.
• MCP4922 от Microchip Technology: Двухканальный 12-битный ЦАП с интерфейсом SPI.

DAC7724N/750 от Texas Instruments – это надежное решение для множества приложений, требующих высокого качества и точности аналоговых сигналов.
