DAC7643VFT

Цифро-аналоговый преобразователь DAC7643VFT от Texas Instruments

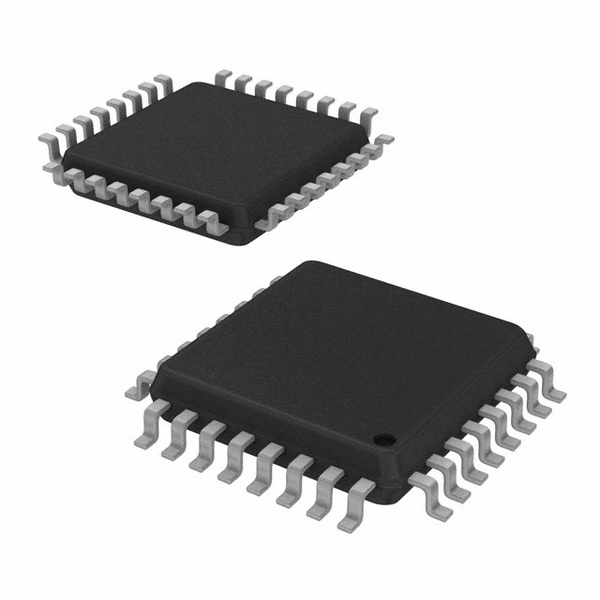

Общее описание: DAC7643VFT — это 16-битный цифро-аналоговый преобразователь (ЦАП) с двойным выходом от компании Texas Instruments. Это устройство предоставляет высокую точность и быстродействие для преобразования цифровых сигналов в аналоговые. ЦАП располагается в компактном 32-контактном корпусе LQFP (7x7 мм), что делает его удобным для применения в ограниченных пространствах.

Преимущества:

• Высокая точность: Разрешение в 16 бит обеспечивает высокую точность преобразования.
• Быстрая установка: Время установления выходного сигнала составляет всего 10 мкс.
• Компактный корпус: Размеры корпуса 7x7 мм позволяют использовать этот ЦАП в компактных устройствах.
• Низкий уровень шумов и искажений: Отличное качество выходного сигнала за счет низкого уровня шумов и искажений.

Недостатки:

• Внешние компоненты: Требуется внешний источник опорного напряжения, что усложняет общую схему.
• Динамические характеристики: Идеально подходит для приложений с умеренными скоростями и не может соревноваться с более быстрыми ЦАП в высокоскоростных системах.

Типовое использование:

• Прецизионное измерительное оборудование
• Медицинская электроника
• Аудио оборудование профессионального уровня
• Автоматизация и управление процессами
• Тестовые и измерительные приборы

Рекомендации по применению:

• Обеспечьте качественное внешнее опорное напряжение для достижения высокой точности.
• Защитите аналоговые и цифровые цепи питания фильтрами для снижения уровня шумов.
• Разместите капаситоры возле выводов питания для стабилизации напряжения.

Основные технические характеристики:

• Разрешение: 16 бит
• Количество D/A преобразователей: 2
• Время установления: 10 мкс
• Тип выхода: Буферизованный выход по напряжению
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое): ±5 В
• Напряжение питания (цифровое): 5 В
• Температурный диапазон: -40°C ~ 85°C
• Корпус / Габариты: 32-LQFP (7x7 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги:

• AD5542 от Analog Devices
• LTC1658 от Linear Technology

DAC7643VFT — это надежное решение для приложений, требующих высокой точности и стабильности сигналов в формате 16 бит. Следуя рекомендациям по применению, можно добиться максимальной производительности этого компонента.
