DAC7642VFT

DAC7642VFT от Texas Instruments

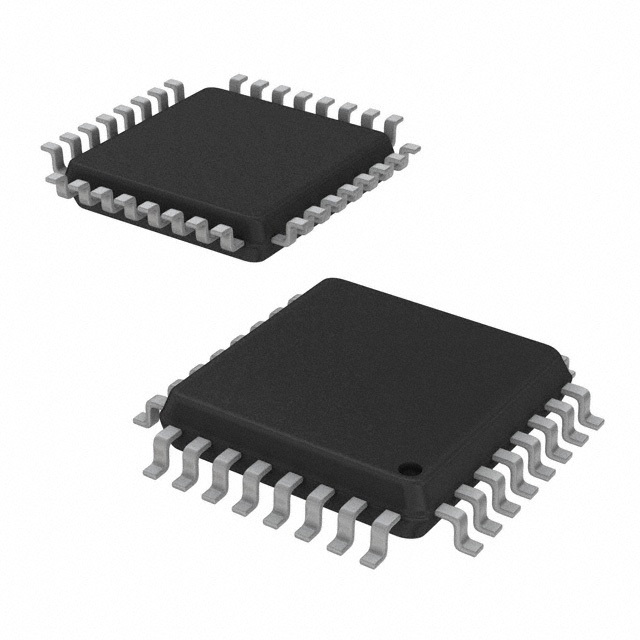

Общее описание: DAC7642VFT от Texas Instruments — это высокоточный 16-битный цифро-аналоговый преобразователь (ЦАП) с двумя независимыми каналами. Он предназначен для высокоэффективных приложений, требующих точного и стабильного преобразования цифровых сигналов в аналоговые. Чип выполнен в компактном корпусе 32-LQFP (7x7 мм), что делает его идеальным для использования в различных электронных устройствах.

Преимущества:

• Высокая разрядность: 16-битное разрешение обеспечивает высокую точность преобразования.
• Два независимых канала: Возможность одновременного использования двух каналов для многозадачных приложений.
• Низкое время установления: 10 микросекунд позволяет обеспечить быструю реакцию и высокую производительность.
• Универсальность: Широкий диапазон рабочих температур и поддержка внешнего опорного напряжения.

Недостатки:

• Стоимость: Высокопроизводительные чипы могут быть дороже аналогов с меньшей точностью.
• Требования к питанию: Необходимость в питании как аналоговой, так и цифровой цепей.

Типовое использование:

• Медицинские приборы и оборудование.
• Промышленная автоматизация и контроль процессов.
• Звуковые системы и аудиооборудование.
• Телекоммуникационное оборудование.
• Прецизионные измерительные приборы.

Рекомендации по применению:

• Используйте внешние высокостабильные источники опорного напряжения для обеспечения максимальной точности.
• Следите за хорошим заземлением и экранированием для минимизации шумов и интерференции.
• Планируйте дизайн печатной платы с учетом потребностей в аналоговом и цифровом питании.

Основные технические характеристики:

• Разрядность: 16 бит
• Количество ЦАП: 2
• Время установления: 10 мкс
• Тип выхода: Напряжение - буферизированное
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: ±5В
• Напряжение питания, цифровое: 5В
• ИНЛ/ДНЛ (LSB): ±3, ±2
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус: 32-LQFP (7x7 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги:

• AD5686ARUZ от Analog Devices: Аналогичный 16-битный ЦАП с четырьмя каналами.
• MAX5216GUA+ от Maxim Integrated: Альтернатива с низкой стоимостью и 16-битным разрешением.
• DAC8562IBDGSR от Texas Instruments: Аналогичный 16-битный ЦАП с улучшенными характеристиками по шуму и точности.

DAC7642VFT от Texas Instruments — это надежный и высокоточный чип, подходящий для широкого спектра приложений, требующих высокой точности и стабильности преобразования.
