DAC7611U/2K5 от Texas Instruments

Общее описание

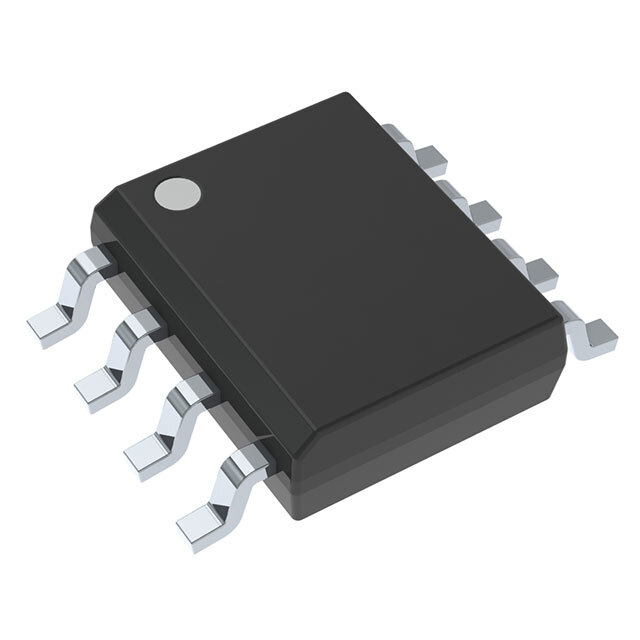

DAC7611U/2K5 – это высокоточный 12-битный цифроаналоговый преобразователь (ЦАП) от компании Texas Instruments. Он обладает одним выходным каналом и обеспечивает точное преобразование цифрового сигнала в аналоговый. Устройство выполнено в корпусе SOIC-8, что делает его удобным для поверхностного монтажа в компактных электронных устройствах.

Преимущества

• Высокая точность: Благодаря 12-битной разрядности и низкому уровню нелинейных искажений (INL и DNL), обеспечивается высокая точность выхода аналогового сигнала.
• Быстрое время установления: Типичное время установления выходного сигнала составляет 7 мкс, что позволяет использовать этот ЦАП в быстродействующих системах.
• Удобный интерфейс: Поддержка SPI интерфейса упрощает интеграцию с микроконтроллерами и другими цифровыми устройствами.
• Широкий диапазон рабочих температур: Устройство может работать в температурном диапазоне от -40°C до +85°C, что делает его подходящим для использования в самых разных условиях.

Недостатки

• Ограниченное питание: Рабочий диапазон питания ограничен 5 В, что может потребовать преобразования напряжения в некоторых системах.
• Отсутствие дифференциального выхода: DAC7611U/2K5 имеет только одиночный выходной канал и не поддерживает дифференциальный выход, что может быть ограничением для определенных приложений.

Типовое использование

• Прецизионные измерительные приборы
• Системы управления промышленными процессами
• Автоматизация испытательных стендов
• Звуковые системы и музыкальные инструменты
• Моделирование и управление в аналоговых системах

Рекомендации по применению

• Питание: Убедитесь, что напряжение питания устройства составляет 5 В для как аналоговой, так и цифровой частей.
• Защита от помех: Используйте соответствующие методы экранирования и заземления для минимизации электромагнитных помех.
• Симуляция и тестирование: Прежде чем интегрировать ЦАП в финальное устройство, рекомендуется провести моделирование и тестирование с использованием схемного симулятора.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Интерфейс данных: SPI
• Выходной тип: Напряжение - буферизованный
• Диапазон напряжения питания, аналоговое/цифровое: 5 В
• Время установления: 7 мкс (тип.)
• INL/DNL: ±0.5 LSB
• Схемотехника: R-2R
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: SOIC-8 (ширина 3.90 мм)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• MCP4921 от Microchip: 12-битный ЦАП с SPI интерфейсом, также выполненный в SOIC-8 корпусе.
• AD5320 от Analog Devices: 12-битный ЦАП с SPI интерфейсом и аналогичным функционалом.

DAC7611U/2K5 от Texas Instruments – отличный выбор для приложений, требующих высокой точности и быстродействия при преобразовании цифровых сигналов в аналоговые.
