DAC7568IAPW

Цифро-аналоговый преобразователь (ЦАП) DAC7568IAPW от Texas Instruments

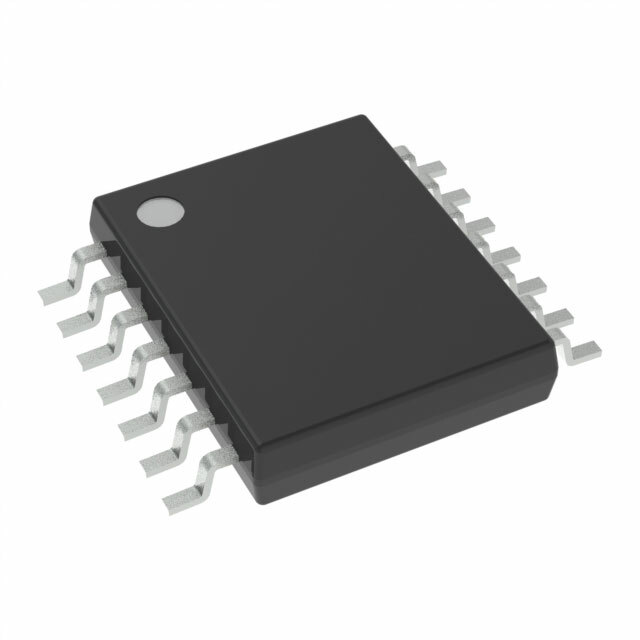

Общее описание: DAC7568IAPW от Texas Instruments представляет собой 12-битный цифро-аналоговый преобразователь с 8 выходами, выполненный в корпусе TSSOP-14. Этот высокопроизводительный ЦАП обеспечивает точное преобразование цифровых сигналов в аналоговые и идеально подходит для применения в различных системах управления и обработки сигналов.

Преимущества:

• Высокая точность: 12-битное разрешение обеспечивает высокую точность в преобразовании.
• Много выходов: наличие 8 выходов позволяет использовать один ЦАП для управления несколькими аналоговыми сигналами.
• Быстрое время установления: время установления всего 10 микросекунд позволяет использовать ЦАП в высокоскоростных приложениях.
• Широкий диапазон питающих напряжений: работает при напряжениях от 2.7 до 5.5 В.
• Встроенный и внешний опорный источник: возможность использования встроенного или внешнего источника опорного напряжения для гибкости проектирования.

Недостатки:

• Отсутствие дифференциального выхода.
• Необходимость внешних компонентов для обеспечения стабильной работы в некоторых приложениях.

Типовое использование:

• Системы управления и автоматизации.
• Прецизионное оборудование измерения.
• Аудио- и видеосигнальные системы.
• Контроллеры двигателей.
• Аналоговые интерфейсы в цифровых системах.

Рекомендации по применению:

• Убедитесь, что источник питания соответствует требованиям по напряжению и току для стабильной работы ЦАП.
• При проектировании схемы обеспечьте адекватное разведение питания и заземления для минимизации шумов.
• Используйте подходящие фильтрующие конденсаторы на входах питания для уменьшения чувствительности к помехам.
• Оптимизируйте схемы подключения для минимизации индуктивных и емкостных наводок.

Основные технические характеристики:

• Разрешение: 12 бит
• Количество ЦАП: 8
• Время установления: 10 мкс
• Тип выхода: Напряжение - Буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного источника: Внешний, Внутренний
• Напряжение питания, аналоговое: 2.7 В ~ 5.5 В
• Напряжение питания, цифровое: 2.7 В ~ 5.5 В
• ИНЛ/ДНЛ (LSB): ±0.3, ±0.05
• Архитектура: Струйный ЦАП
• Рабочая температура: -40°C ~ 125°C
• Корпус / Тип упаковки: 14-TSSOP (0.173", ширина 4.40 мм)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги:

• DAC8568 от Texas Instruments
• AD5628 от Analog Devices
• MCP4928 от Microchip Technology

Этот ЦАП может быть отличным выбором для разработчиков, ищущих надежный, многофункциональный и точный компонент для преобразования цифрового сигнала в аналоговый в своих устройствах.
