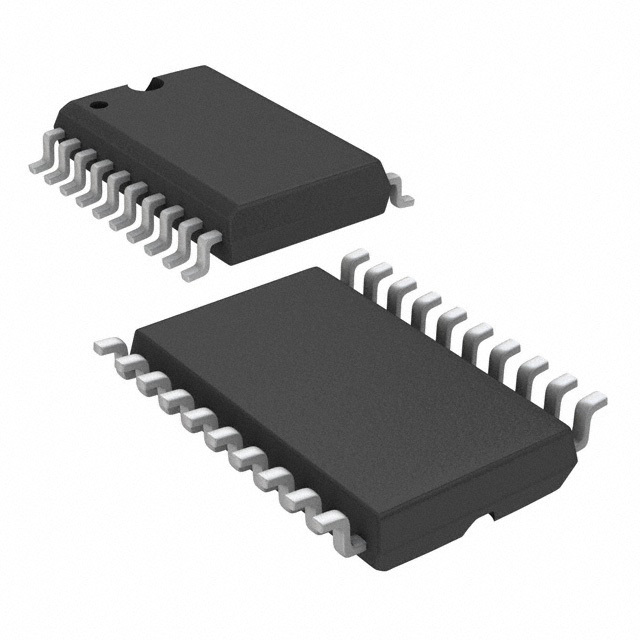

DAC7545LU

Цифро-аналоговый преобразователь DAC7545LU от Texas Instruments

Общее Описание

DAC7545LU — это 12-битный цифро-аналоговый преобразователь (ЦАП) от компании Texas Instruments. Этот компонент предназначен для преобразования цифровых сигналов в аналоговые с высокой точностью. DAC7545LU отличается простотой использования и может быть применён в различных областях, где требуется преобразование цифровых данных в аналоговые сигналы.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное преобразование.
• Быстрое время установления: Позволяет использовать в системах, требующих быстрой реакции.
• Широкий диапазон напряжения питания: Поддержка работы при напряжении от 5 до 15 В.
• Удобное подключение: Поверхностный монтаж в корпусе SOIC-20.

Недостатки

• Устаревшая модель: Данный компонет может быть снят с производства.
• Отсутствие буфера на выходе: Выходной сигнал может требовать дополнительного усилителя для конкретных применений.

Типовое Использование

• Преобразование цифрового сигнала в аналоговый для аудиоустройств.
• Медицинское оборудование.
• Контроль и измерения.
• Программируемые источники сигналов.

Рекомендации по Применению

• Убедитесь в обеспечении надёжного внешнего референсного напряжения.
• При необходимости использования аналогового сигнала в качестве управляющего (например, для управления драйверами мощности или источниками светодиодов), добавьте буферный усилитель для согласования с нагрузкой.
• Обеспечьте хорошую фильтрацию питания для минимизации шумов и помех.

Основные Технические Характеристики

• Разрешение: 12 бит
• Количество ЦАП: 1
• Время установления: 2 µс
• Тип выхода: Не буферированный токовый выход
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип референса: Внешний
• Напряжение питания анaлоговой части: 5 В ~ 15 В
• Напряжение питания цифровой части: 5 В ~ 15 В
• Точность (INL/DNL): ±0.5 LSB (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочий температурный диапазон: -40°C ~ 85°C
• Корпус: 20-SOIC (0.295", 7.50mm Width)
• Установка: Поверхностный монтаж

Возможные Аналоги

• AD7545: Аналогичная модель от Analog Devices.
• DAC8043: Более современные аналоги от Texas Instruments с улучшеными характеристиками.

Заключение

DAC7545LU от Texas Instruments — это надежное и точное решение для задач, требующих конвертации цифровых сигналов в аналоговые. Однако, рекомендуется учитывать его снятие с производства и возможные аналоги при разработке новых устройств.
