DAC7545GLUR

Описание: DAC7545GLUR от Texas Instruments

Общее описание

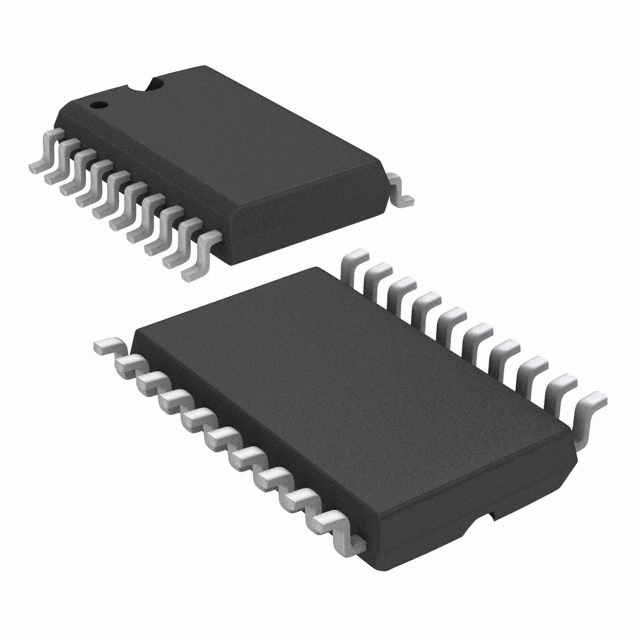

DAC7545GLUR — это 12-битный ЦАП (цифро-аналоговый преобразователь) с одним каналом, изготовленный компанией Texas Instruments. Он предназначен для высокоточных приложений, где требуется преобразование цифрового сигнала в аналоговый с минимальным искажением. Этот компонент выполнен в корпусе SOIC-20 и предназначен для поверхностного монтажа.

Преимущества

• Высокое разрешение: 12-битное разрешение обеспечивает точное преобразование цифрового сигнала в аналоговый.
• Быстрое время установления: Время установления 2 мкс способствует быстрому отклику системы.
• Широкий диапазон напряжений питания: Поддержка и аналогового, и цифрового питания в диапазоне от 5 В до 15 В.
• Низкие погрешности: Максимальные нелинейные и дифференциальные погрешности составляют ±0.5 LSB и ±1 LSB соответственно, что способствует высокой точности преобразования.

Недостатки

• Устаревшая модель: Компонент имеет статус «Устаревший», что может ограничивать его доступность и поддержку.
• Потребность в внешнем эталоне: Требует внешнего эталонного напряжения, что может усложнить схему.

Типовое использование

• Аудиоустройства: Преобразование цифрового аудиосигнала в аналоговый.
• Измерительные системы: Применение в прецизионных измерительных инструментах.
• Управление двигателями: Управление аналоговыми модулями в системах автоматического управления.

Рекомендации по применению

• Быстрая интеграция: Проектировщики могут легко интегрировать этот ЦАП в свои схемы благодаря широкому диапазону питания.
• Оптимизация точности: Для обеспечения максимальной точности следует использовать высококачественные внешние эталоны напряжения.
• Тепловое управление: Следует учитывать тепловое управление для обеспечения стабильно высокой производительности при эксплуатации в крайних температурных условиях.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАПов: 1
• Время установления: 2 мкс
• Тип выхода: Токовый, небуферизированный
• Интерфейс данных: Параллельный
• Тип эталона: Внешний
• Напряжение питания, аналоговое: 5 В ~ 15 В
• Напряжение питания, цифровое: 5 В ~ 15 В
• ИНЛ/ДНЛ (LSB): ±0.5 (макс.), ±1 (макс.)
• Архитектура: R-2R
• Диапазон рабочих температур: от -40°C до 85°C
• Корпус: SOIC-20

Возможные аналоги

• DAC7541A от Texas Instruments
• AD7545 от Analog Devices
• MAX512 от Maxim Integrated

Использование DAC7545GLUR будет оправдано в тех приложениях, где важны высокое разрешение и точность преобразования сигналов. Разработчики могут уверенно применять этот компонент в разнообразных схемах, обеспечивая высокую достоверность и производительность своих устройств.
