DAC7541AKU/1K от Texas Instruments

Общее описание

DAC7541AKU/1K — это 12-разрядный цифро-аналоговый преобразователь (ЦАП) от Texas Instruments, выполненный по архитектуре R-2R. Данный компонент обеспечивает точное преобразование цифрового сигнала в аналоговый и предназначен для использования в различных приложениях, требующих высокой точности и быстрого отклика.

Преимущества

• Высокая точность: Благодаря 12-разрядному разрешению и низкому уровню нелинейных искажения, DAC7541AKU/1K обеспечивает высокую точность преобразования.
• Быстрое время оседания: Время оседания составляет 1 мкс, что делает данный компонент подходящим для высокоскоростных приложений.
• Дифференциальный выход: Наличие дифференциального выхода улучшает соотношение сигнал/шум и снижает влияние внешних помех.
• Широкий диапазон напряжений питания: Поддержка аналогового и цифрового напряжения питания от 5 В до 16 В увеличивает гибкость применения.

Недостатки

• Устаревший продукт: На момент создания некоторых описаний данный компонент может считаться устаревшим, что ограничивает его доступность.

Типовое использование

• Цифро-аналоговое преобразование: Преобразование цифровых данных в аналоговый сигнал для систем управления и обработки сигналов.
• Автоматизация и управление: Использование в системах автоматизации, включая управление процессами и датчиками.
• Аудио системы: Применение в аудиооборудовании для высококачественного воспроизведения звука.
• Измерительные системы: Применение в точных измерениях и калибровках.

Рекомендации по применению

• Напряжение питания: Обеспечьте стабильное аналоговое и цифровое напряжение питания в диапазоне от 5 В до 16 В.
• Стабильное внешнее опорное напряжение: Используйте точное и стабильное внешнее опорное напряжение для достижения максимальной точности.
• Экранирование и заземление: Для уменьшения влияния внешних помех рекомендуется использовать экранирование и правильное заземление.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время оседания: 1 мкс
• Тип выхода: Токовый - небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 5 В ~ 16 В
• Напряжение питания, цифровое: 5 В ~ 16 В
• Нелинейность (INL/DNL): ±0.5 LSB (макс)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C

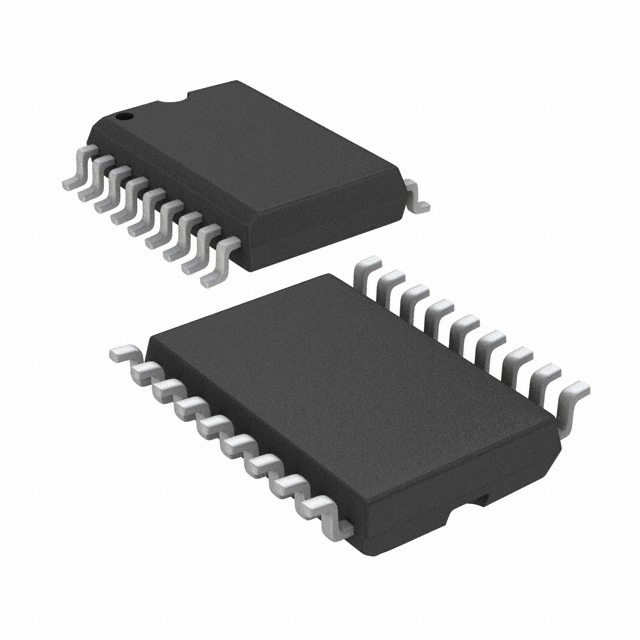

• Корпус: 18-SOIC (ширина 0.295", 7.50 мм)
• Монтаж: Поверхностный

Возможные аналоги

• AD7541AKN от Analog Devices
• DAC1208LCJ от Texas Instruments
• MAX512ACWE от Maxim Integrated

DAC7541AKU/1K от Texas Instruments предлагает высокую точность и скорость, подходящую для множества приложений в области цифрового управления и обработки сигналов.
