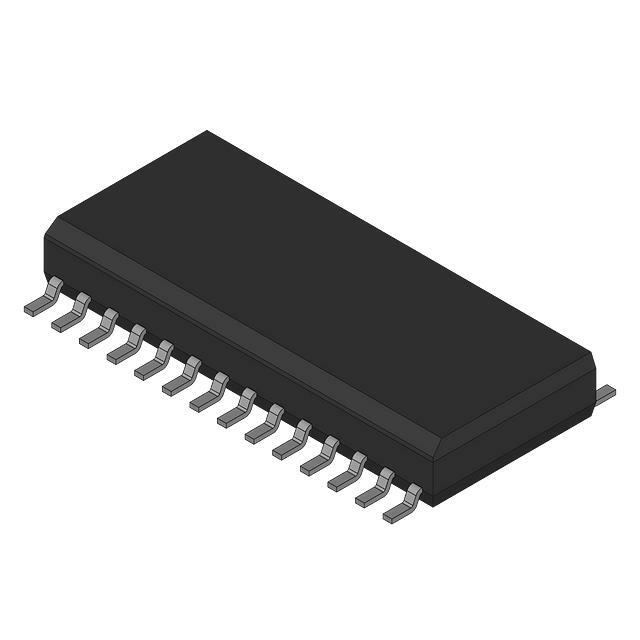

DAC715UK-TI

Цифро-аналоговый преобразователь DAC715UK-TI от Texas Instruments

Общее описание: Цифро-аналоговый преобразователь (ЦАП) DAC715UK-TI от Texas Instruments — это высококачественный 16-битный ЦАП с параллельным интерфейсом ввода данных. Он отличается высокой точностью, стабильностью и низким уровнем шума, что делает его отличным выбором для критически важных аналоговых приложений.

Преимущества:

• Высокая разрядность — 16 бит
• Бесшумный и точный аналоговый выход
• Встроенный буферированный выходной каскад
• Быстрое время установления выходного сигнала (10 мкс)
• Внутренняя эталонная напруга для удобства использования

Недостатки:

• Рабочий температурный диапазон ограничен от 0°C до 70°C
• Требует двойного питания (+/-12В или +/-15В)
• Большое количество выводов из-за параллельного интерфейса (28-SOIC пакет)

Типовое использование:

• Промышленная автоматика
• Тестовые и измерительные приборы
• Прецизионные аудиосистемы
• Медицинская электроника
• Системы управления и обработки сигналов

Рекомендации по применению:

• Используйте ЦАП в приложениях, где требуется высокая точность и стабильность
• Обеспечивайте надлежащее охлаждение устройства для предотвращения перегрева
• Помните о необходимости двойного питания (±11.4В ~ 16.5В)

Технические характеристики:

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 10 мкс
• Тип выхода: Напряжение - Буферизированное
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналог: ±11.4В ~ 16.5В
• Точность линейности (INL/DNL): ±2 LSB (Макс)
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус/Размер: 28-SOIC (0.295", 7.50 мм ширина)
• Тип монтажа: Поверхностный

Возможные аналоги:

• AD766 от Analog Devices
• MAX5216 от Maxim Integrated
• MCP4921 от Microchip Technology

Заключение: DAC715UK-TI от Texas Instruments — это идеальный выбор для разработчиков, которым нужна высокая точность и надежность для критически важных приложений. Благодаря встроенному буферированному выходу и внутреннему опорному напряжению, этот ЦАП упрощает проектирование схем и повышает их производительность.
