DAC70BH-CSB-I

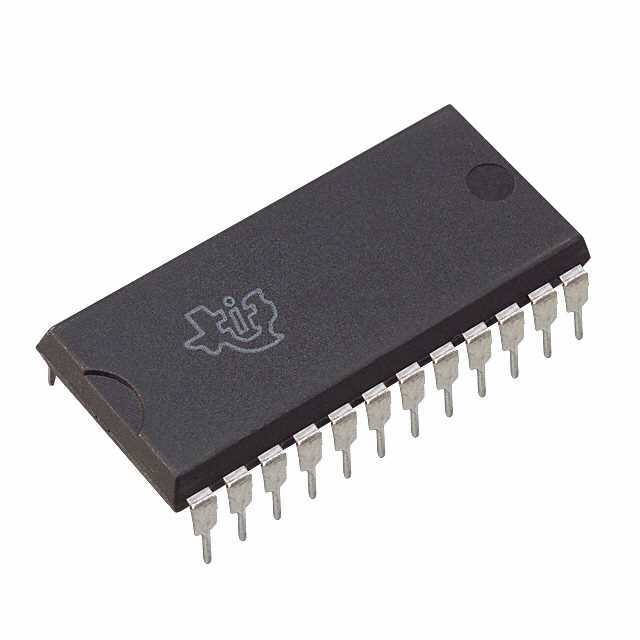

ЦАП DAC70BH-CSB-I от Texas Instruments

Общее описание

DAC70BH-CSB-I — это 16-битный цифро-аналоговый преобразователь, выпускаемый компанией Texas Instruments. Данный компонент предназначен для высокоточного преобразования цифровых сигналов в аналоговые с использованием R-2R архитектуры. Обладая встроенными буферами напряжения, этот ЦАП обеспечивает отличное соотношение сигнал/шум и высокую стабильность выходного сигнала.

Преимущества

• Высокоточная 16-битная резолюция, обеспечивающая плавное и точное преобразование
• Встроенные буферы напряжения, обеспечивающие стабильность выходного сигнала
• Широкий диапазон входных и выходных напряжений, совместимый с различными уровнями сигнала
• Низкое время установления (settling time) — всего 10 мкс для типичных применений

Недостатки

• Производится в устаревшем корпусе DIP24, что может быть неудобно для современных приложений с требованиями к компактности и SMD-монтажу.
• Ограниченный температурный диапазон для работы — от -25°C до 85°C, что может не подходить для экстремальных условий эксплуатации.

Типовое использование

• Прецизионное управление в системах автоматизации
• Цифровые аудиосистемы и синтезаторы
• Контроль и калибровка устройств
• Высокоточные измерительные приборы

Рекомендации по применению

• Обеспечить надежное питание и фильтрацию для минимизации шумов и помех
• Следует учитывать время установления для задач с высокими требованиями к быстродействию
• Оптимальную работу ЦАП обеспечит использование его в пределах рекомендованного температурного диапазона

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 10 мкс
• Тип выхода: Напряжение - Буферизированное
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Встроенное
• Напряжение питания, аналоговое: ±14.5В ~ 15.5В, 5В
• Напряжение питания, цифровое: 5В
• Архитектура: R-2R
• Температурный диапазон: -25°C ~ 85°C
• Корпус: 24-CDIP (0.600", 15.24mm)
• Монтаж: Сквозное отверстие

Возможные аналоги

• AD685 (Analog Devices)
• DAC8420 (Analog Devices)
• TLC5618 (Texas Instruments)

Это описание позволит заказчикам интернет-магазина получить полное представление о DAC70BH-CSB-I от Texas Instruments и его применимости в их проектах.
