DAC70504RTET

DAC70504RTET от Texas Instruments

Общее описание

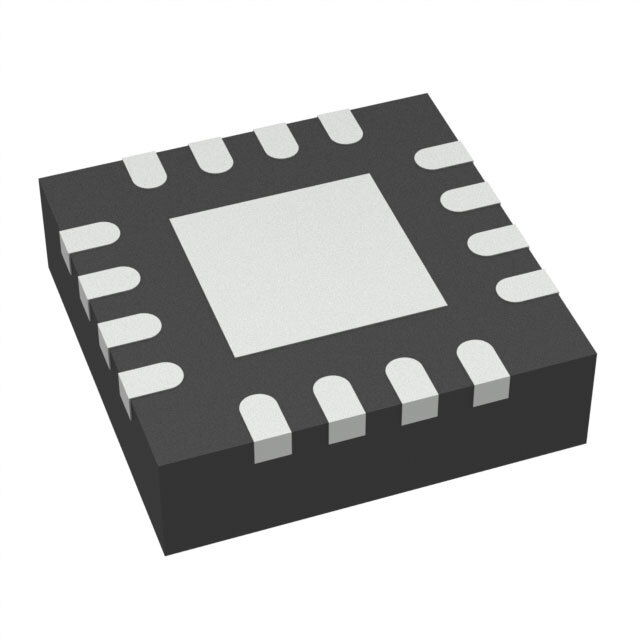

DAC70504RTET - это высокопроизводительный 4-канальный 14-битный цифро-аналоговый преобразователь (ЦАП) от Texas Instruments, разработанный для использования в широком диапазоне приложений, требующих точного преобразования цифровых сигналов в аналоговые. Он поставляется в компактном корпусе 16-WQFN (3x3 мм), что значительно упрощает его интеграцию в различные устройства.

Преимущества

• Высокая точность конверсии: 14-битная разрядность обеспечивает высокую точность и разрешение преобразования.
• Низкое искажение сигнала: Встроенная буферизация выходного напряжения минимизирует искажения.
• Широкий диапазон температур: Поддержка рабочих температур от -40°C до +125°C.
• Удобный интерфейс: Поддержка SPI-интерфейса для удобного обмена данными.

Недостатки

• Требует внешнего источника опорного напряжения: Для работы необходимо подключение внешнего опорного напряжения.
• Ограниченная выходная частота: Подходящ для приложений средней и низкой частоты.

Типовое использование

1. Прецизионные измерительные приборы:
   • Преобразователи сигнала
   • Анализаторы спектра
2. Аудио и видео устройства:
   • Высококачественные аудиоусилители
   • Видеопроцессоры
3. Автоматика и управление:
   • Промышленная автоматика
   • Микроконтроллерные системы управления

Рекомендации по применению

• Используйте экранированные кабели и правильную развязку земли, чтобы минимизировать влияние шумов и искажения сигналов.
• Убедитесь в стабилизированном питании как для аналоговых, так и цифровых цепей, чтобы повысить точность преобразования.
• Разместите внешние опорные источники напряжения (если применимо) как можно ближе к корпусу микросхемы для минимизации ошибок.

Основные технические характеристики

• Разрядность: 14 бит
• Количество ЦАПов: 4
• Время установления: 5 мкс (типовое)
• Тип выхода: Напряжение - буферизированное
• Диапазон напряжения питания (аналоговое): 2.7В ~ 5.5В
• Диапазон напряжения питания (цифровое): 1.7В ~ 5.5В
• Референсный источник: Внешний или внутренний
• Рабочая температура: -40°C ~ 125°C
• Корпус: 16-WQFN (3x3 мм)

Возможные аналоги

1. AD5686R от Analog Devices:
   • 16-битный, 4-канальный ЦАП с референсным источником
2. MCP4728 от Microchip Technology:
   • 12-битный, 4-канальный ЦАП
3. LTC2634 от Linear Technology (Analog Devices):
   • 12-битный, 4-канальный ЦАП с встроенными точными регулируемыми референсами

С использованием DAC70504RTET от Texas Instruments вы получите высокоточное и надежное решение для ваших приложений цифрового и аналогового преобразования.
