DAC60508ZRTER

ЦАП DAC60508ZRTER от Texas Instruments

Общее описание

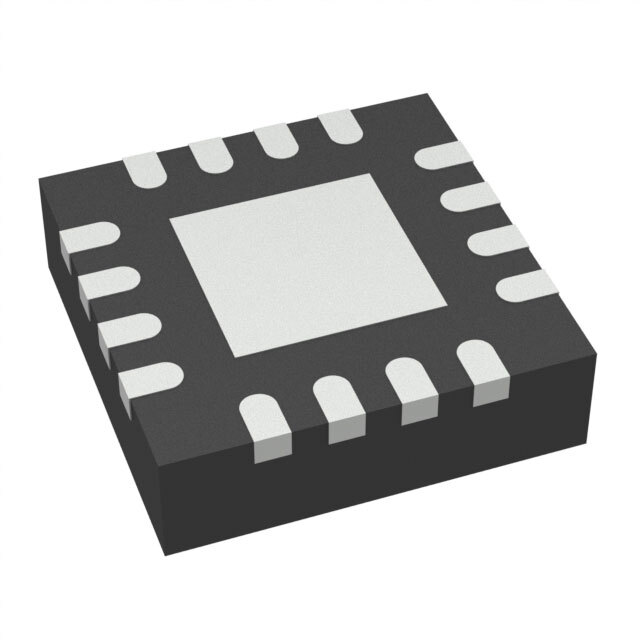

DAC60508ZRTER представляет собой 12-битный цифрово-аналоговый преобразователь (ЦАП) от компании Texas Instruments. Данное устройство оснащено восемью независимыми ЦАП каналами и предназначено для преобразования цифровых сигналов в аналоговые с высокой точностью и стабильностью. Корпус устройства - 16-WQFN (3x3 мм), что делает его компактным и удобным для монтажа на печатные платы.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность преобразования цифровых сигналов в аналоговые.
• Стабильная производительность: Улучшенные параметры нелинейности (INL и DNL) обеспечивают высокую надежность результаты.
• Гибкость в использовании: Поддержка внешних и внутренних опорных напряжений.
• Компактный размер: Корпус типа 16-WQFN с размерами 3x3 мм подходит для ограниченных пространств.

Недостатки

• Сложность в интеграции: Требуется определенный уровень знаний для правильной интеграции и настройки устройства.
• Требует внешних компонентов: Для полной функциональности могут потребоваться дополнительные внешние компоненты, такие как опорные напряжения.

Типовое использование

• Системы автоматического тестирования: Высокая точность и стабильность ЦАП делают его идеальным для использования в системах автоматического тестирования.
• Аудио приложения: Преобразование цифровых аудиосигналов в аналоговые с высокой точностью.
• Промышленная автоматизация: Применение в системах управления и мониторинга для точного управления исполнительными механизмами.

Рекомендации по применению

• Использование внутреннего и внешнего опорного напряжения: Позволяет добиться требуемой точности при разных условиях эксплуатации.
• Соблюдение параметров напряжения питания: Убедитесь, что напряжение питания находится в диапазоне от 2.7V до 5.5V для аналоговой области и от 1.7V до 5.5V для цифровой области.
• Температурный режим: Эксплуатируйте устройство в температурном диапазоне от -40°C до 125°C.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП каналов: 8
• Время установления сигнала: 5 мс (типичное)
• Тип выхода: буферизированное напряжение
• Интерфейс данных: SPI
• Тип опорного напряжения: внешнее, внутреннее
• Напряжение питания (аналоговое): от 2.7V до 5.5V
• Напряжение питания (цифровое): от 1.7V до 5.5V
• INL/DNL: ±0.5 LSB
• Архитектура: R-2R
• Корпус: 16-WQFN (3x3 мм)

Возможные аналоги

• DAC80508: Аналогичный ЦАП от Texas Instruments с 16-битным разрешением.
• AD5696R: 16-битный, 4-канальный ЦАП от Analog Devices.
• MCP4728: 12-битный, 4-канальный ЦАП от Microchip Technology.

Это высокоточный ЦАП может быть идеальным выбором для применения в разнообразных высокоточных и стабильных аналоговых выходных сигнальных контурах.
