DAC60508ZCYZFT

DAC60508ZCYZFT - ЦАП от Texas Instruments

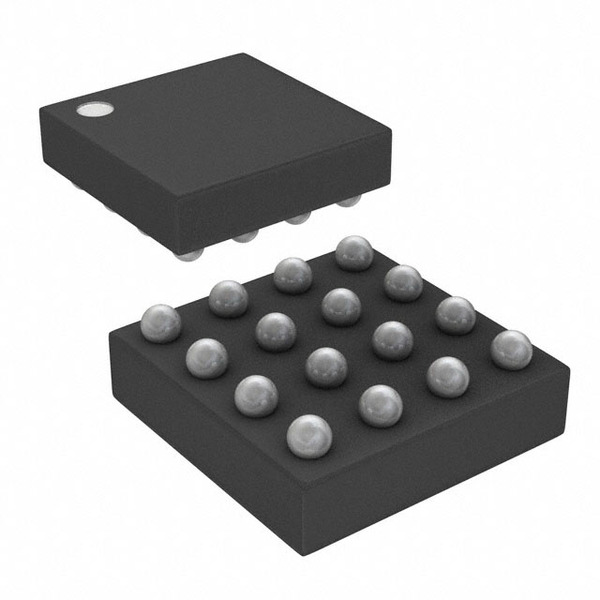

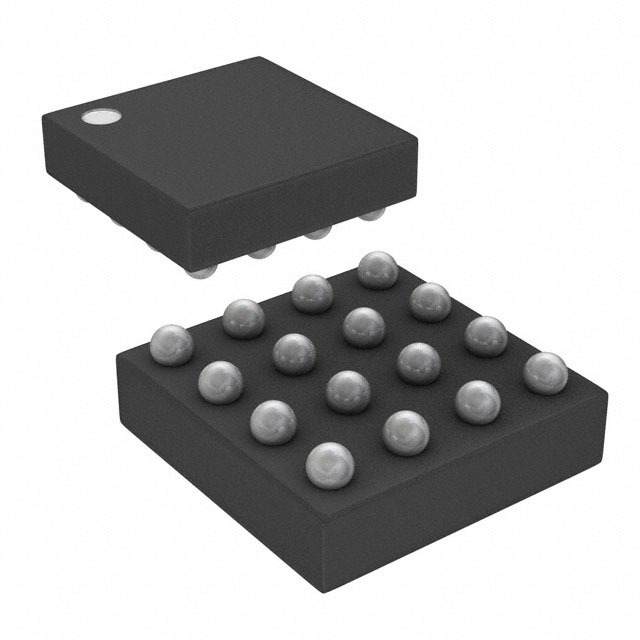

Общее описание: DAC60508ZCYZFT - это 12-битный цифро-аналоговый преобразователь (ЦАП) с восемью независимыми выходами, предназначенный для использования в различных приложениях. Он выполнен в компактном корпусе 16-DSBGA и имеет внутренний буферированный выход напряжения. Данный ЦАП предлагает высокую точность преобразования и стабильность.

Преимущества:

• Высокая точность: 12-битное разрешение с минимальными интегральными и дифференциальными нелинейностями (±0.5 LSB).
• Компактность: Корпус 16-DSBGA обеспечивает малый размер и позволяет использовать устройство в компактных решениях.
• Широкий диапазон напряжений питания: Поддержка аналогового питания от 2.7 В до 5.5 В и цифрового питания от 1.7 В до 5.5 В.
• Гибкость использования: Внутренний и внешний опорные напряжения.

Недостатки:

• Сложность монтажа: Данный корпус требует точности при монтаже на плату, что может затруднить ручную пайку.

Типовое использование:

• Системы автоматизации и управления.
• Аудиооборудование.
• Приборы измерения и контроля.
• Медицинские устройства.
• Промышленные системы управления.

Рекомендации по применению:

• Убедитесь в наличии подходящих условий для монтажа SMD-компонентов.
• Используйте правильные значения внешних компонентов для настройки и стабилизации опорного напряжения.
• При проектировании схемы учитывайте рекомендуемые условия эксплуатации для обеспечения надежной работы устройства.

Основные технические характеристики:

• Разрешение: 12 бит
• Количество выходов: 8
• Время установления (Settling Time): 5 мкс (типичное)
• Тип выхода: Напряжение - буферированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 2.7 В ~ 5.5 В
• Напряжение питания, цифровое: 1.7 В ~ 5.5 В
• Диапазон температур работы: -40°C ~ 125°C
• Корпус: 16-UFBGA, DSBGA
• Тип монтажа: Поверхностный

Возможные аналоги:

• DAC80508ZCYZFT: Аналогичное устройство с 16-битным разрешением для использования в задачах высокой точности.
• DAC70508ZCYZFT: Аналог с 14-битным разрешением для применения в среднем диапазоне точности.

Обладая высокими показателями точности и гибкости применения, DAC60508ZCYZFT является отличным выбором для сложных управляющих и измерительных систем.
