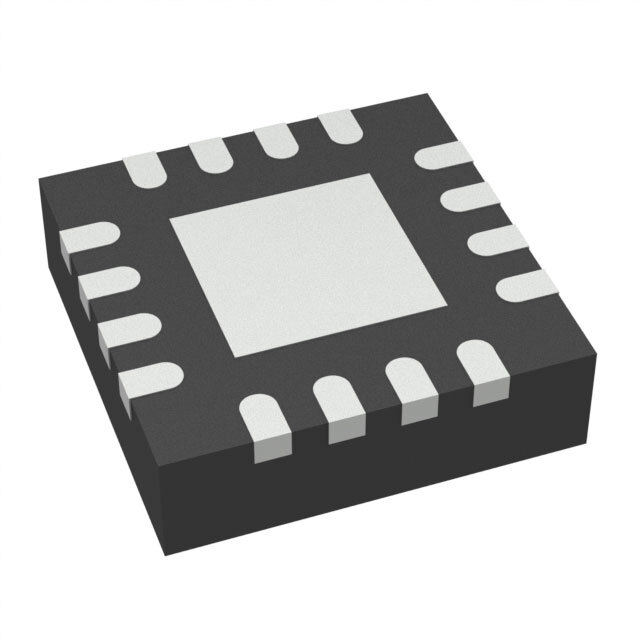

ЦАП DAC60508ZCRTET от Texas Instruments

Общее описание

Цифро-аналоговый преобразователь (ЦАП) DAC60508ZCRTET от Texas Instruments представляет собой 12-битный многоканальный преобразователь с восемью выходами напряжения. Этот компонент предназначен для обеспечения высокой точности и стабильности преобразования цифровых сигналов в аналоговые, что делает его идеальным для использования в аналоговых и смешанных цифровых и аналоговых схемах.

Преимущества

• Высокая точность: 12 бит разрядности обеспечивают высокое качество аналоговых выходных сигналов.
• Многоканальность: 8 независимых преобразователей в одном корпусе для комплексных систем.
• Широкий диапазон напряжения питания: Поддержка аналогового питания от 2.7V до 5.5V и цифрового питания от 1.7V до 5.5V.
• Удобный интерфейс: Поддержка интерфейса SPI для удобной интеграции с микроконтроллерами.

Недостатки

• Требует внешние компоненты: Необходимы дополнительные компоненты для полной функциональности, такие как источник опорного напряжения.
• Температурный диапазон: Рабочая температура от -40°C до 125°C, что может ограничить использование в некоторых высокотемпературных приложениях.

Типовое использование

• Медицинское оборудование: Для точного управления аналитическими инструментами и диагностическим оборудованием.
• Промышленная автоматизация: Для управления и мониторинга различных процессов.
• Телекоммуникационное оборудование: Для высококачественного преобразования сигналов в оборудовании связи.
• Потребительская электроника: Приложения, требующие точного управления аналоговыми сигналами.

Рекомендации по применению

• Используйте внешний источник опорного напряжения: Для достижения максимальной точности.
• Обеспечьте надлежащую фильтрацию питания: Для минимизации шума в аналоговых сигналах.
• Следите за температурным режимом: Убедитесь, что устройство работает в пределах допустимого температурного диапазона.

Основные технические характеристики

• Разрядность: 12 бит
• Количество преобразователей: 8
• Выходной тип: Напряжение - буферизованный
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 2.7V ~ 5.5V
• Напряжение питания, цифровое: 1.7V ~ 5.5V
• Время стабилизации: 5 мкс (тип.)
• Температурный диапазон: -40°C ~ 125°C
• Корпус/упаковка: 16-WQFN (3x3 мм)

Возможные аналоги

• MAX5216 от Maxim Integrated: 16-битный одноканальный ЦАП с интерфейсом SPI.
• AD5686R от Analog Devices: 16-битный многоканальный ЦАП с встроенным источником опорного напряжения.

Заключение

DAC60508ZCRTET от Texas Instruments сочетает в себе высокую точность, многоканальность и удобный интерфейс, делая его отличным выбором для широкого спектра приложений, требующих надежного и точного преобразования цифровых сигналов в аналоговые.
