DAC60508ZCRTER

Цифро-аналоговый преобразователь DAC60508ZCRTER

Общее описание

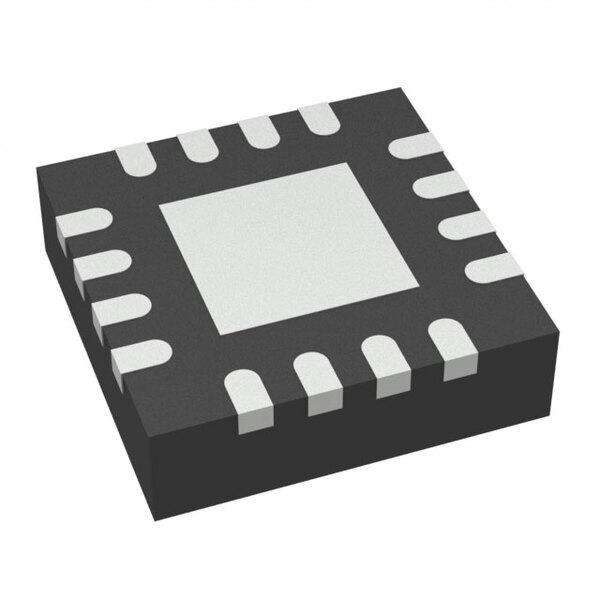

DAC60508ZCRTER от Texas Instruments — это высокоточный 12-битный цифро-аналоговый преобразователь (ЦАП) с выходом напряжения. Он имеет 8 каналов и разработан для широкого спектра приложений, требующих точного аналогового выхода. Устройство выполнено в компактном корпусе 16-WQFN (3x3), что подходит для густо заполненных плат.

Преимущества

• Высокая точность: Обеспечивает точные преобразования благодаря характеристикам INL и DNL (±0.5 LSB).
• Низкое энергопотребление: Работает в широком диапазоне напряжений питания (2.7V до 5.5V для аналогового питания и 1.7V до 5.5V для цифрового питания).
• Малое время установления: Быстрое время установления (5 µс типично), что важно для динамических задач.
• Удобный интерфейс SPI: Простая интеграция в системы благодаря стандартному интерфейсу.

Недостатки

• Не поддерживает дифференциальные выходы: Отсутствие возможности для работы с дифференциальными сигналами может быть ограничением для некоторых приложений.

Типовое использование

• Тестирование и измерительное оборудование
• Промышленные системы автоматики и управления
• Медицинские приборы
• Аудио-системы
• Генерация сигнала и калибровка

Рекомендации по применению

• Использовать внешние фильтры для минимизации шума и помех.
• Обеспечить стабильное питание для минимизации влияния шумов и скачков напряжения.
• Следовать правилам компоновки плат, чтобы минимизировать влияние паразитных элементов.

Основные технические характеристики

• Количество бит: 12-бит
• Количество ЦАП каналов: 8
• Время установления: 5 µс (типично)
• Тип выхода: Напряжение - буферизированный
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания (аналогое): 2.7V ~ 5.5V
• Напряжение питания (цифровое): 1.7V ~ 5.5V
• Рабочая температура: -40°C до +125°C
• Корпус: 16-WQFN (3x3)

Возможные аналоги

• DAC60508ZCET: Похожий продукт с аналогичными характеристиками, но в другом типе корпуса.
• AD5628 от Analog Devices: 12-битный многоканальный ЦАП с аналогичными характеристиками, но в другом форм-факторе.

DAC60508ZCRTER от Texas Instruments — это универсальный и точный ЦАП для различных приложений, который обеспечивает надежное и качественное преобразование цифровых сигналов в аналоговые.
