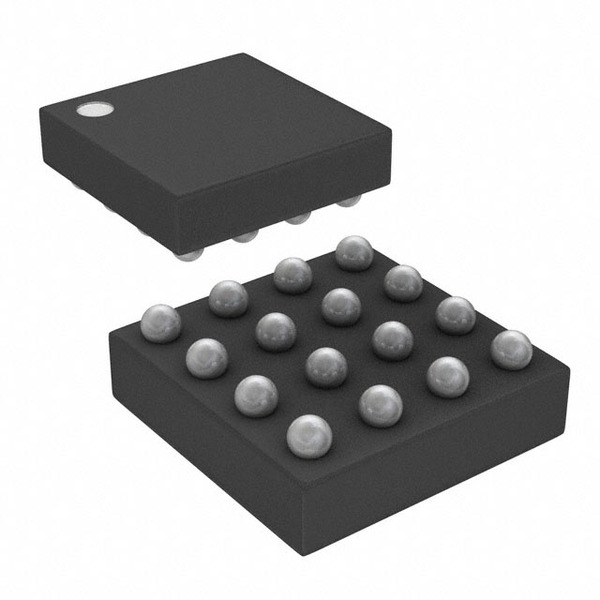

DAC60508MCYZFT

DAC60508MCYZFT от Texas Instruments

Общее описание

DAC60508MCYZFT — это высокоточный цифрово-аналоговый преобразователь (DAC) с 12-битным разрешением, выпускаемый компанией Texas Instruments. Устройство предназначено для преобразования цифровых сигналов в аналоговые с высокой точностью и воспроизводимостью. DAC60508 имеет 8 независимых выходных каналов и поставляется в микроупаковке 16-DSBGA, что делает его подходящим для компактных и мобильных приложений.

Преимущества

• Высокое разрешение: 12-битное представление данных позволяет достичь высокой точности аналогового сигнала.
• Многоканальность: 8 независимых выходов позволяют устройству работать в многоканальных приложениях.
• Компактность: миниатюрная упаковка 16-DSBGA удобна для использования в устройствах с ограниченным пространством.
• Широкий диапазон питающих напряжений: поддержка питающего напряжения 2.7V ~ 5.5V для аналоговой части и 1.7V ~ 5.5V для цифровой части.
• Интерфейс SPI: надёжный и быстрый способ управления устройством.

Недостатки

• Относительно высокая стоимость: качественные параметры и функциональность устройства могут быть избыточны для простых задач.
• Сложность интеграции: компактный корпус требует аккуратности при монтаже и специализированного оборудования.

Типовое использование

• Прецизионное управление промышленными оборудованиями
• Медицинские приборы и оборудование
• Аудио приложения
• Испытательные и измерительные системы

Рекомендации по применению

• Использие корректных аналоговых и цифровых напряжений, указанных в документации, для устойчивой работы устройства.
• Обеспечьте надлежащие условия отведения тепла. Корпус компактных размеров может требовать внимательного теплоотвода в высокопроизводительных приложениях.
• Организуйте правильное подключение интерфейса SPI для обеспечения надёжного обмена данными между микроконтроллером и DAC.

Основные технические характеристики

• Разрешение: 12 бит
• Количество D/A преобразователей: 8
• Тип выхода: Напряжение - Буферизированное
• Интерфейс данных: SPI
• Сопряжённость выходов: Нет
• Типы референсов: Внешний, Внутренний
• Напряжение питания - Аналоговое: 2.7В ~ 5.5В
• Напряжение питания - Цифровое: 1.7В ~ 5.5В
• Температурный диапазон: -40°C ~ 125°C
• Корпус/Пакет: 16-UFBGA, DSBGA
• Поставляемый пакет производителя: 16-DSBGA
• Монтаж: Поверхностный монтаж

Возможные аналоги

• DAC60507 от Texas Instruments: 7-канальный DAC того же семейства.
• AD5318 от Analog Devices: высокоточный 12-битный DAC с 8 каналами, но в другом корпусе и с отличающимися характеристиками.
• MCP4922 от Microchip: 12-битный DAC с двумя каналами, более доступный по цене, но с меньшим количеством выходов.
