DAC60096IZEB

Texas Instruments DAC60096IZEB

Общее описание

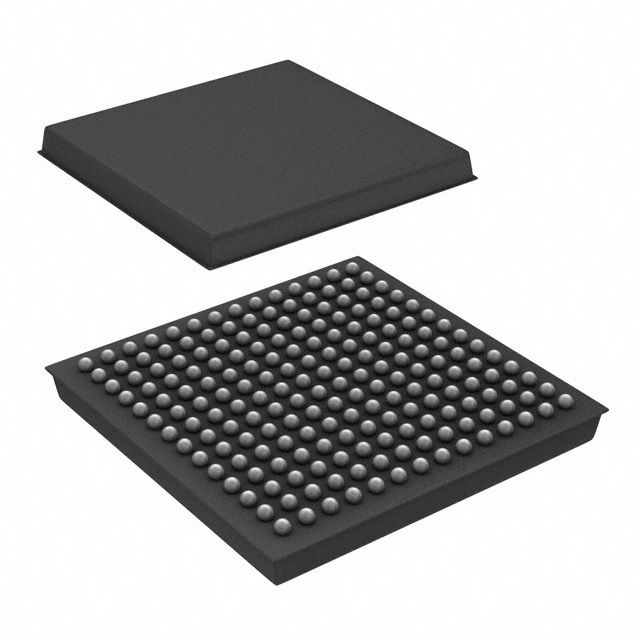

Texas Instruments DAC60096IZEB - это 12-битный цифро-аналоговый преобразователь с выходом по напряжению. Устройство содержит 96 независимых ЦАП, что делает его идеальным решением для систем с высокой плотностью каналов. ЦАП выполнен в компактном корпусе типа 196-NFBGA (15x15), что обеспечивает удобство в монтаже и минимальные размеры.

Преимущества

• Высокая плотность каналов: наличие 96 независимых ЦАП позволяет существенно уменьшить количество компонентов в системах с большим количеством аналоговых выходов.
• Высокое разрешение: 12-битная точность обеспечивает высокую детализацию и точность аналогового выхода.
• Поддержка различных интерфейсов: устройство поддерживает интерфейсы SPI и DSP, что обеспечивает гибкость в его использовании в различных типах систем.
• Широкий диапазон рабочих температур: ЦАП может функционировать при температурах от -40°C до +85°C, что делает его подходящим для применения в различных условиях.

Недостатки

• Отсутствие буферного выхода: выходная цепь на напряжение не буферизирована, что может потребовать дополнительной компоновки сбытирующего усилителя для улучшения характеристик выходного сигнала.
• Требование к внешнему источнику опорных напряжений: для обеспечения правильной работы устройства необходим внешний источник опорных напряжений.

Типовое использование

• Прецизионные измерительные системы
• Аудио системы
• Управление и мониторинг промышленных процессоров
• Многоканальные источники сигналов и генераторы

Рекомендации по применению

• Использование внешнего опорного напряжения: рекомендовано использовать стабилизированные и точные источники опорного напряжения для обеспечения точной работы ЦАП.
• Защита выходных схем: рекомендуется интегрировать буферные усилители для защиты от перегрузок и улучшения характеристик сигнала при использовании не буферизированного выхода.

Основные технические характеристики

• Разрядность ЦАП: 12 бит
• Количество ЦАП: 96
• Время установления сигнала: 65 мкс
• Тип выходного сигнала: Напряжение - не буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 11.2V ~ 12.6V
• Напряжение питания, цифровое: 3V ~ 5.5V
• Рабочая температура: -40°C ~ 85°C
• Корпус / тип упаковки: 196-NFBGA (15x15)

Возможные аналоги

• Analog Devices AD5370
• Maxim Integrated MAX527
• Microchip Technology MCP4921

Этот компонент станет надежной основой для построения многофункциональных и точных аналоговых систем благодаря сочетанию высокой плотности каналов и высокой разрешающей способности.
