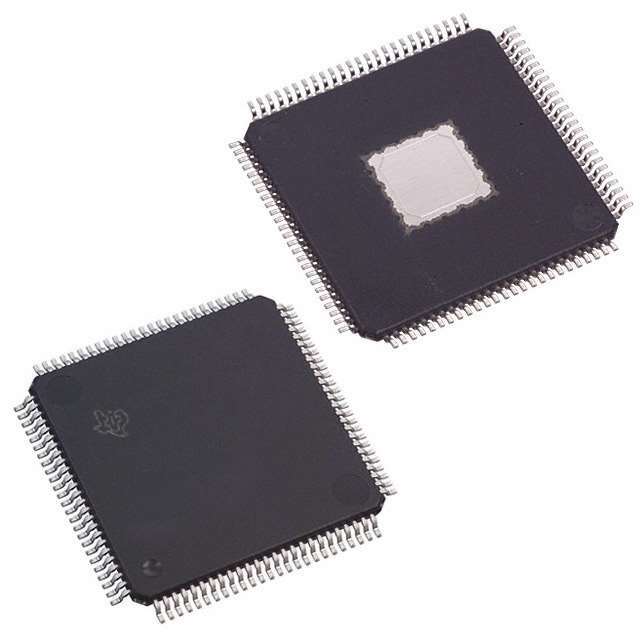

DAC5687MPZPEP

Цифро-аналоговый преобразователь DAC5687MPZPEP от Texas Instruments

Общее описание

DAC5687MPZPEP — высокопроизводительный 16-битный цифро-аналоговый преобразователь (ЦАП) от компании Texas Instruments. Этот двухканальный ЦАП предназначен для высокоскоростной и прецизионной обработки цифрового сигнала и идеально подходит для широкого спектра применений, требующих высокой точности и быстродействия.

Преимущества

• Высокое разрешение: 16-битное разрешение обеспечивает точную и детализированную конверсию цифрового сигнала в аналоговый.
• Двухканальная структура: наличие двух каналов позволяет реализовать более сложные системы обработки сигнала.
• Высокая скорость: типичное время установления составляет всего 10,4 нс, что позволяет обрабатывать сигналы на очень высоких частотах.
• Дифференциальные выходы: обеспечивают улучшенные характеристики сигнала и снижают уровень помех.
• Внутренние и внешние опорные напряжения: поддержка как внутреннего, так и внешнего опорного напряжения позволяет адаптировать устройство под конкретные задачи.

Недостатки

• Высокая сложность системы: для использования всех возможностей может потребоваться сложное проектирование схем и программное обеспечение.
• Требования к источникам питания: необходимость в нескольких источниках питания с различными уровнями напряжения может усложнить общую конструкцию системы.

Типовые применения

• Коммуникационные системы: преобразование цифрового сигнала в аналоговый для передачи по каналам связи.
• Радиочастотные системы: генерация сигналов для радиочастотных приложений.
• Тестовые и измерительные устройства: высокоточное преобразование сигнала для различных измерительных систем.
• Аудио и видео оборудование: высококачественное преобразование цифрового аудио и видео сигнала.

Рекомендации по применению

• Обеспечьте надежное заземление и экранирование, чтобы минимизировать влияние помех.
• Используйте качественные источники питания с низким уровнем шума для стабильной работы устройства.
• При проектировании схемы учитывайте требования к охлаждению, так как высокопроизводительные компоненты могут выделять значительное количество тепла.

Основные технические характеристики

• Разрядность: 16 бит
• Количество каналов ЦАП: 2
• Время установления: 10,4 нс (типично)
• Тип выходного сигнала: Токовый, небуферизированный
• Дифференциальные выходы: Да
• Интерфейс передачи данных: Последовательный
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 3В - 3.6В
• Напряжение питания, цифровое: 1.71В - 2.15В
• Точность неинтегрированного нелинейности (INL/DNL): ±4, ±5 (LSB)
• Архитектура: Токовый сток
• Рабочая температура: -55°C - 125°C
• Корпус/Габариты: 100-TQFP Exposed Pad
• Монтаж: Поверхностный монтаж

Возможные аналоги

• Analog Devices AD9763: двухканальный 16-битный ЦАП с аналогичными характеристиками.
• Maxim Integrated MAX5864: высокопроизводительный 16-битный двухканальный ЦАП для аналогичных приложений.

DAC5687MPZPEP от Texas Instruments — это надежное и высокопроизводительное решение для приложений, требующих высокоскоростного и точного преобразования сигнала.
