DAC5687IPZPR

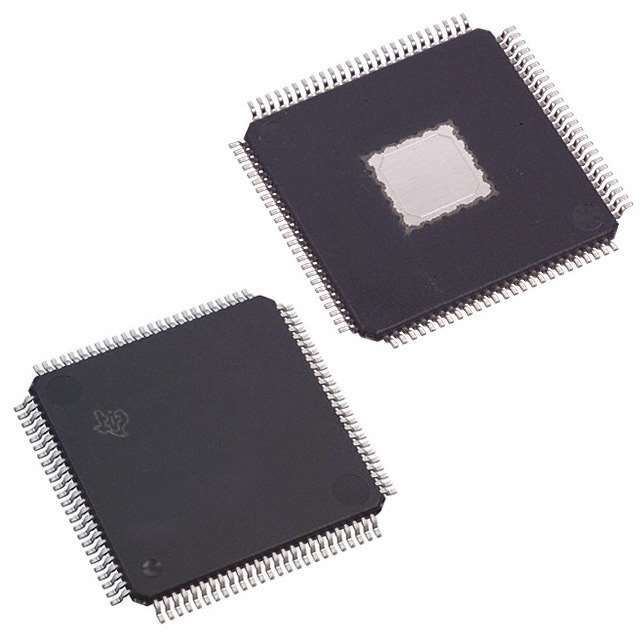

ЦАП DAC5687IPZPR от Texas Instruments

ЦАП (цифро-аналоговый преобразователь) DAC5687IPZPR от Texas Instruments – это двухканальный 16-битный высокопроизводительный компонент, предназначенный для преобразования цифровых сигналов в аналоговые. Этот ЦАП предоставляет высокую разрешающую способность и типичное время установления 10,4 нс, что делает его идеальным выбором для применений в системах связи, высокочастотных генераторах сигналов и других областях, требующих высокой скорости преобразования.

Преимущества

• Высокая разрешающая способность: 16-битный ЦАП гарантирует точное преобразование цифровых сигналов в аналоговые.
• Двухканальная конструкция: Позволяет одновременное преобразование двух независимых сигналов.
• Высокая скорость: Типичное время установления 10,4 нс.
• Широкий диапазон напряжений питания: Поддержка как аналогового (3В - 3.6В), так и цифрового (1.71В - 2.15В) питания.
• Дифференциальные выходы: Поддержка дифференциальных выходов для улучшения устойчивости и качества сигнала.

Недостатки

• Требует внешнего или внутреннего опорного напряжения: Для работы необходимо использовать опорное напряжение.
• Необходимость охлаждения: В зависимости от условий эксплуатации может потребоваться дополнительное охлаждение.

Типичное использование

• Системы связи: Используется в высокочастотных передачах и приёмниках.
• Генераторы сигналов: Создание сигналов высокой частоты и высокого разрешения.
• Научные приборы: Высокоточные измерительные системы и контрольно-измерительное оборудование.

Рекомендации по применению

• Используйте дифференциальные выходы для минимизации шумов и улучшения качества сигнала.
• Обеспечьте надлежащую источниковую цепь питания для удовлетворения требований к напряжению.
• При необходимости установите радиаторы и другие системы охлаждения для поддержания рабочей температуры в пределах указанных значений.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 2
• Тип выходного сигнала: Токовый, без буферизации
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Опорное напряжение: Внешнее или внутреннее
• Напряжение питания (аналоговое): 3В - 3.6В
• Напряжение питания (цифровое): 1.71В - 2.15В
• Неинтегральность (INL/DNL): ±4 LSB
• Архитектура: Токовый сток
• Рабочая температура: -40°C до 85°C
• Корпус: 100-выводной HTQFP (14x14)

Возможные аналоги

• AD9777 от Analog Devices
• MAX5891 от Maxim Integrated
• LTC1668 от Linear Technology

Этот компонент обеспечивает высокую точность и скорость преобразования, подходящий для широкого спектра критически важных применений.
