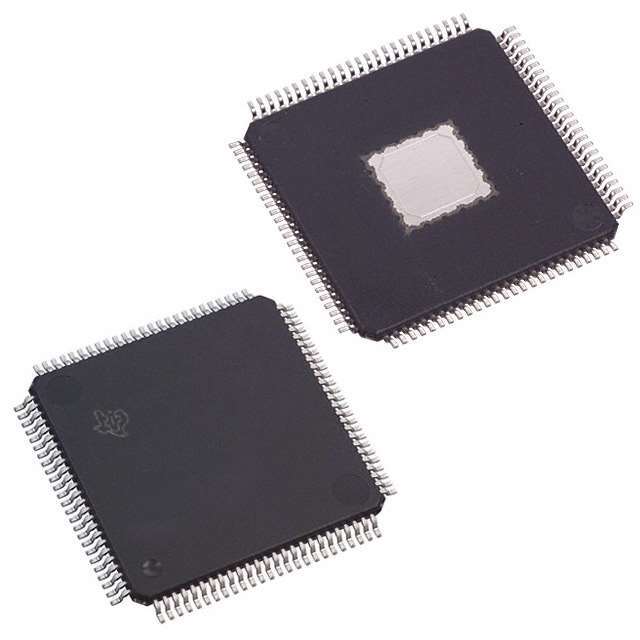

DAC5686IPZPG4

Texas Instruments DAC5686IPZPG4

Общее описание

DAC5686IPZPG4 - это высокопроизводительный 16-битный цифровой-аналоговый преобразователь (ЦАП) от Texas Instruments. Оснащённый двойным выходом, он предназначен для преобразования цифровых сигналов в аналоговые с высокой точностью и быстротой. Базируется на архитектуре current sink и предлагает отличную линейность и динамические характеристики, что делает его идеальным выбором для широкого спектра приложений.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокую точность преобразования.
• Быстрая скорость установления: Время установления составляет всего 12ns (типичное значение).
• Широкий диапазон температур: Рабочая температура от -40°C до +85°C.
• Низкое энергопотребление: Поддержка низковольтного питания для аналоговой и цифровой части.
• Наличие интегрированных фильтров: Встроенные цифровые фильтры и интерфейсы упрощают использование.

Недостатки

• Требует внешних компонентов: Для работы может потребоваться внешняя опорная схема и дополнительные компоненты для стабилизации.
• Площадь и сложность монтажа: Корпус 100-HTQFP (14x14) может потребовать осторожного обращения при монтаже.

Типовое использование

• Беспроводные коммуникации
• Обработка сигналов
• Генераторы аналоговых сигналов
• Измерительные системы
• Медицинское оборудование

Рекомендации по применению

Для обеспечения стабильной работы рекомендуется обеспечить качественное питание и использовать надёжные опорные источники напряжения. Также следует учитывать особенности монтажа и охлаждения компонентов при проектировании печатной платы.

Основные технические характеристики

• Разрядность: 16 бит
• Число ЦАП: 2
• Время установления: 12ns (типичное значение)
• Тип выхода: Токовый, необуференный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного сигнала: Внешний, внутренний
• Питание (аналоговая часть): 3V ~ 3.6V
• Питание (цифровая часть): 1.65V ~ 1.95V
• Архитектура: Current Sink
• Корпус: 100-HTQFP (14x14)
• Тип монтажа: Поверхностный

Возможные аналоги

• Analog Devices AD9707: Аналогичный по разрядности и выходной конфигурации.
• Maxim Integrated MAX5895: Альтернативный выбор для аналогичных приложений, но в другом форм-факторе.

Использование DAC5686IPZPG4 от Texas Instruments позволяет добиться высокой точности и быстроты преобразования цифровых сигналов в аналоговые при проектировании сложных электронных систем.
