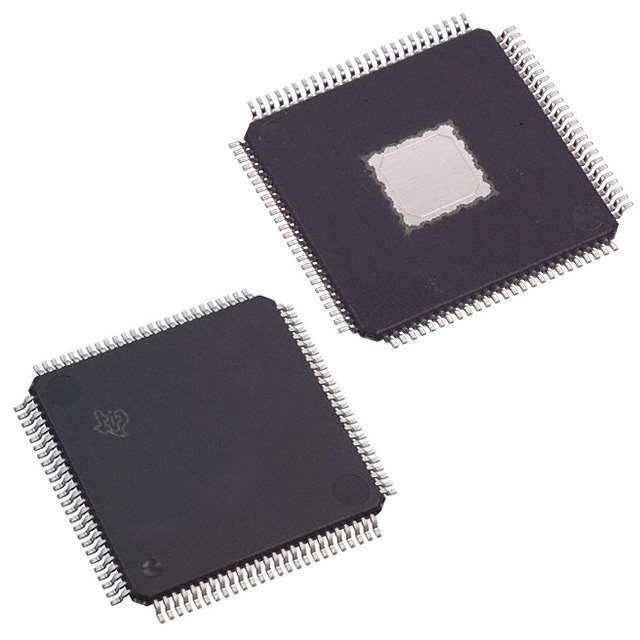

DAC5686IPZP от Texas Instruments

Общее описание

DAC5686IPZP — это 16-битный цифро-аналоговый преобразователь (ЦАП) производства Texas Instruments, предназначенный для высокопроизводительных систем обработки сигналов. Он имеет два независимых канала ЦАП, что позволяет выполнять параллельную обработку сигналов. Этот компонент обеспечивает высокую точность и быстродействие, что делает его идеальным для широкого спектра приложений, включающих цифровую обработку сигналов, телекоммуникационные системы и другие высокочастотные системы.

Преимущества

• Высокое разрешение: 16-битное разрешение обеспечивает точное преобразование цифрового сигнала в аналоговый.
• Быстрая скорость установки: Типичное значение времени установки всего 12 нс.
• Дифференциальный выход: Обеспечивает высокое подавление общего сигнала.
• Гибкость в питании: Раздельные линии питания для аналоговой и цифровой части, что повышает гибкость проектирования.

Недостатки

• Требования к внешним компонентам: Для работы необходимы внешние опорные напряжения.
• Сложность интеграции: Требует внимательного планирования при интеграции в сложные системы.

Типовое использование

• Системы беспроводной связи
• Измерительные приборы и системы
• Радиочастотные передатчики и приемники
• Цифровые осциллографы
• Аудиооборудование высокого класса

Рекомендации по применению

• Обеспечьте качественное питание для минимизации шумов.
• Используйте рекомендуемые внешние опорные напряжения.
• Предусмотрите хорошую заземленность для минимизации помех.
• Учитывайте требования к охлаждению при проектировании системы.

Основные технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 2
• Время установки: 12 нс (типичное)
• Тип выхода: Токовый, без буферизации
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Опорное напряжение: Внешнее, внутреннее
• Напряжение питания (аналоговое): 3В – 3.6В
• Напряжение питания (цифровое): 1.65В – 1.95В
• Точность INL/DNL: 12 / 9 LSB
• Архитектура: Current Sink
• Рабочая температура: -40°C – 85°C
• Корпус: 100-TQFP с теплоотводом (14x14)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD9783 от Analog Devices
• LTC1668 от Linear Technology
• MAX5876 от Maxim Integrated

DAC5686IPZP от Texas Instruments — надежный выбор для высокопроизводительных систем, требующих точного цифрового преобразования сигналов в аналоговые формы.
