DAC5675MPHPEP

Цифро-аналоговый преобразователь (ЦАП) DAC5675MPHPEP от Texas Instruments

Общее описание

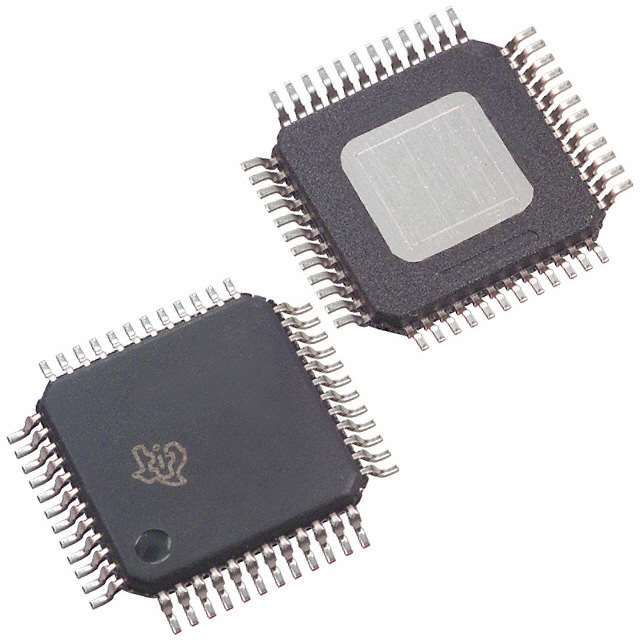

Цифро-аналоговый преобразователь DAC5675MPHPEP от Texas Instruments - это 14-разрядный ЦАП, предназначенный для высокоскоростной обработки сигналов. Компонент выполнен в корпусе 48-PowerTQFP и обладает высокой точностью и быстродействием, что делает его идеальным выбором для широкого спектра приложений, требующих точного преобразования цифровых сигналов в аналоговые.

Преимущества

• Высокая точность: 14-разрядная архитектура обеспечивает высокое разрешение выходного сигнала.
• Быстродействие: Время установления составляет 12 нс, что позволяет использовать ЦАП в высокоскоростных приложениях.
• Широкий диапазон рабочих температур: Работа при температурах от -55°C до 125°C.
• Дифференциальный выход: Повышенная устойчивость к шумам и помехам.

Недостатки

• Требует внешнего опорного напряжения: Для работы необходима подача внешнего опорного напряжения.
• Высокое энергопотребление: Может потребоваться дополнительное охлаждение в условиях интенсивной работы.

Типовое использование

• Радиочастотные системы и беспроводные коммуникации
• Высокоскоростные системы обработки сигналов
• Аудио и видео системы
• Медицинское оборудование
• Радарные и навигационные системы

Рекомендации по применению

• Теплоотведение: Для предотвращения перегрева рекомендуется использовать дополнительные системы охлаждения, например, радиаторы.
• Фильтрация питания: Необходимо использовать конденсаторы для фильтрации шума на линиях питания.
• Экранирование: Для минимизации электромагнитных помех рекомендуется использовать экранированные кабели и корпуса.

Основные технические характеристики

• Разрядность: 14 бит
• Количество ЦАП: 1
• Время установления: 12 нс (типичное)
• Тип выхода: Токовый, небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: LVDS - параллельный
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 3.15В ~ 3.6В
• Напряжение питания, цифровое: 3.15В ~ 3.6В
• INL/DNL (LSB): ±1.5, ±0.6
• Архитектура: Источник тока
• Рабочая температура: -55°C ~ 125°C
• Корпус: 48-PowerTQFP (7x7 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD9744 от Analog Devices: 14-разрядный высокоскоростной ЦАП с аналогичными характеристиками.
• MAX5895 от Maxim Integrated: Высокоскоростной 14-разрядный ЦАП с похожими спецификациями и интерфейсом.

Использование DAC5675MPHPEP позволит вам достичь высокой точности и скорости в ваших приложениях, обеспечивая надежное преобразование цифровых сигналов в аналоговые.
