DAC5675AIPHPR

DAC5675AIPHPR от Texas Instruments

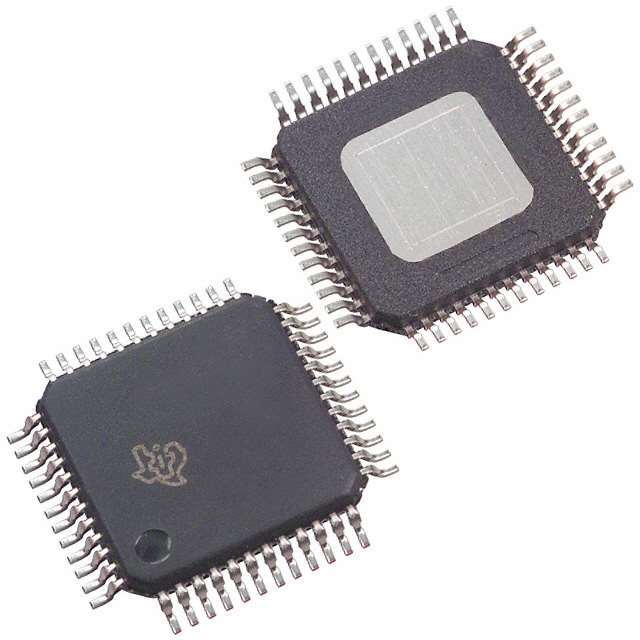

Общее описание: DAC5675AIPHPR – это 14-битный цифро-аналоговый преобразователь (DAC) от компании Texas Instruments, выполненный в корпусе HTQFP-48 (7x7 мм). Он предназначен для высокопроизводительных приложений, требующих точного преобразования цифрового сигнала в аналоговый.

Преимущества:

• Высокая разрядность: 14 бит обеспечивает высокую точность преобразования.
• Высокая скорость: Время установления составляет всего 12 нс (типичное), что позволяет использовать устройство в высокоскоростных системах.
• Дифференциальный выход: Улучшение характеристик шумоподавления и качества сигнала.
• LVDS интерфейс: Высокая скорость передачи данных с низким уровнем помех.

Недостатки:

• Необходимиость внешнего опорного напряжения: Для достижения максимальной точности требуется внешнее опорное напряжение, что может потребовать дополнительных компонентов.
• Рассматривается как устаревший: Несмотря на свои характеристики, чип классифицируется как устаревший, что может ограничить его доступность в будущем.

Типовое использование:

• Цифровая связь и передача данных
• Высокоскоростные генераторы сигналов
• Прецизионные измерительные системы
• Радиочастотные (RF) системы

Рекомендации по применению:

• Обеспечьте стабильное питание в диапазоне 3.15V ~ 3.6V для аналоговой и цифровой частей чипа.
• Испольуйте внешний опорный источник напряжения для улучшения точности.
• Обеспечьте хорошую систему охлаждения и правильный монтаж для минимизации тепловых эффектов.

Основные технические характеристики:

• Разрядность: 14 бит
• Количество DAC: 1
• Время установления: 12 нс (типично)
• Тип выхода: Токовый - небуферизированный
• Дифференциальный выход: Да
• Интерфейс данных: LVDS - параллельный
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 3.15V ~ 3.6V
• Напряжение питания, цифровое: 3.15V ~ 3.6V
• Нелинейность интегральная/дифференциальная (LSB): ±1.5, ±0.6 LSB
• Архитектура: Источник тока
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус/вывод: 48-PowerTQFP

Возможные аналоги:

• DAC5675MPHP от Texas Instruments - аналогичный 14-битный DAC.
• AD9764ARUZ от Analog Devices - 14-битный DAC с похожими характеристиками.

При рассмотрении использования этого компонента в новых проектах стоит учитывать его статус как устаревшего и возможные ограничения по доступности в будущем.
