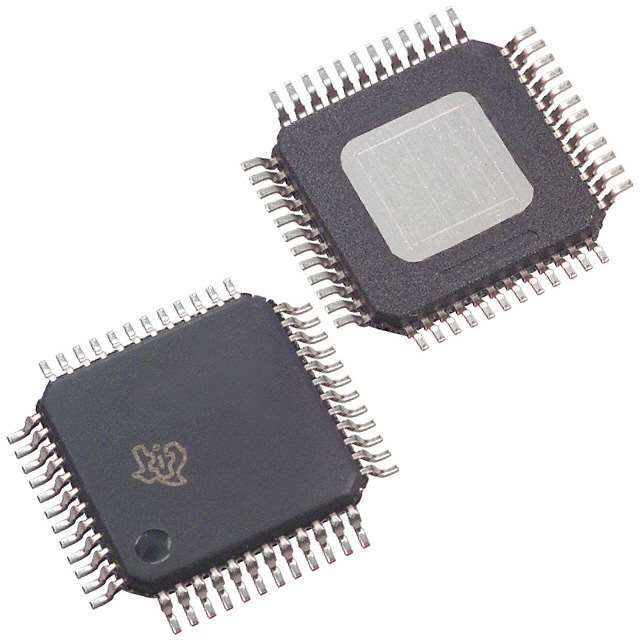

DAC5674IPHPRG4

DAC5674IPHPRG4 от Texas Instruments

Общее описание

DAC5674IPHPRG4 представляет собой 14-битный цифро-аналоговый преобразователь (ЦАП) с обобщённой скоростью выборки до 400 MSPS. Устройство упаковано в компактный корпус 48-HTQFP, что делает его идеальным выбором для приложений с ограниченным пространством.

Преимущества

• Высокая скорость выборки: до 400 миллионов выборок в секунду (MSPS) для высокопроизводительных задач.
• Высокая разрядность: 14-битное разрешение обеспечит точное и качественное преобразование цифрового сигнала в аналоговый.
• Компактные размеры: корпус 48-HTQFP (7x7 мм) для применения в компактных устройствах.
• Широкий диапазон рабочих температур: адаптирован для работы в различных условиях окружающей среды.

Недостатки

• Высокая сложность интеграции: может потребоваться глубокое понимание работы ЦАП и схемотехники для эффективного использования.
• Высокая стоимость: из-за высокой производительности и характеристик стоимость компонента может быть выше средней.

Типовое использование

• Беспроводные базовые станции
• Радиосвязь и радиочастотные модуляторы
• Тестовое оборудование и измерительные приборы
• Системы обработки изображений и видео

Рекомендации по применению

• Соблюдайте рекомендации по монтажу и паяльной технологии для поверхности типа HTQFP.
• Используйте адекватные схемы фильтрации и стабилизации питания, чтобы минимизировать шум и гарантировать стабильную работу.
• Применяйте теплоотвод и другие методы теплового управления для предотвращения перегрева при работе на высоких частотах.

Основные технические характеристики

• Разрядность: 14 бит
• Скорость выборки: до 400 MSPS
• Напряжение питания: 3.3В
• Корпус: 48-HTQFP (7x7 мм)
• Интерфейс: Параллельный LVDS (Low-Voltage Differential Signaling)
• Диапазон рабочих температур: от -40°C до +85°C

Возможные аналоги

• AD9744 от Analog Devices: 14-битный ЦАП со скоростью выборки до 210 MSPS.
• LTC1668 от Linear Technology: 16-битный ЦАП со скоростью выборки до 50 MSPS.
• DAC904 от Texas Instruments: 12-битный ЦАП со скоростью выборки до 165 MSPS.

Этот компонент обладает высоким потенциалом для применения в различных высокопроизводительных устройствах, требующих точного и быстрого преобразования цифрового сигнала в аналоговый.
