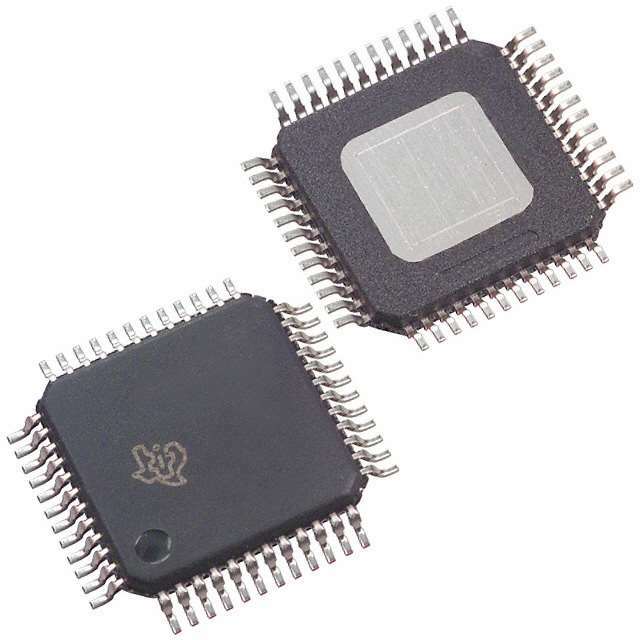

DAC5674IPHP

Texas Instruments DAC5674IPHP

Общее описание

DAC5674IPHP — это 14-битный цифро-аналоговый преобразователь (ЦАП) от компании Texas Instruments. Он предназначен для высококачественного преобразования цифровых сигналов в аналоговые и находит широкое применение в системах цифровой обработки сигналов. Этот ЦАП обладает высокой точностью и быстродействием, что делает его идеальным выбором для телекоммуникационных и радиочастотных приложений.

Преимущества

• Высокая точность: Обеспечивает 14-битное разрешение для высококачественного преобразования.
• Быстрое время установления: Типичное время установления составляет 20 нс, что позволяет использовать его в высокоскоростных приложениях.
• Дифференциальный выход: Для улучшенного управления сигналами и снижения шума.
• Гибкое питание: Поддерживает различные напряжения питания для аналоговых и цифровых частей.
• Интегрированная справочная схема: Встроенные внутренние и внешние опорные источники для гибкости конфигурации.

Недостатки

• Высокая стоимость: Может быть дороже по сравнению с другими ЦАП с менее высоким разрешением и характеристиками.
• Требовательность к условиям эксплуатации: Необходимы точные условия для достижения максимальной производительности.

Типовое использование

• Телекоммуникационные системы: Применяется в модуляторах и демодуляторах.
• Беспроводные коммуникации: Используется в передатчиках и приемниках.
• Аналого-цифровые системы: Идеален для измерительных и контрольных систем.
• Инструментальные приложения: Применяется в устройствах медицинской диагностики, научных исследованиях и других высокоточных инструментах.

Рекомендации по применению

• Обеспечьте правильное охлаждение для избегания перегрева.
• Уделите внимание монтажу и пайке, чтобы избежать повреждения микросхемы при высокой температуре.
• Используйте стабилизированные источники питания для поддержания точности и надежности работы устройства.
• Проверьте соответствие всех входных сигналов техническим характеристикам устройства.

Основные технические характеристики

• Разрядность: 14 бит
• Количество ЦАП: 1
• Время установления: 20 нс (типичное)
• Тип выхода: Токовый
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного источника: Внутренний и внешний
• Аналоговое напряжение питания: 3В ~ 3.6В
• Цифровое напряжение питания: 1.65В ~ 1.95В
• INL/DNL (LSB): ±3.5 (макс), ±2 (макс)
• Архитектура: Источниковый ток
• Диапазон рабочих температур: -55°C ~ 125°C
• Корпус: 48-выводной HTQFP (7x7 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD9739A (Analog Devices)
• LTC1668 (Analog Devices)
• MAX5895 (Maxim Integrated)

DAC5674IPHP от Texas Instruments представляет собой высококачественный и надежный ЦАП, который найдет применение в различных высокоскоростных и высокоточных системах.
