DAC5652AEVM от Texas Instruments

Общее описание

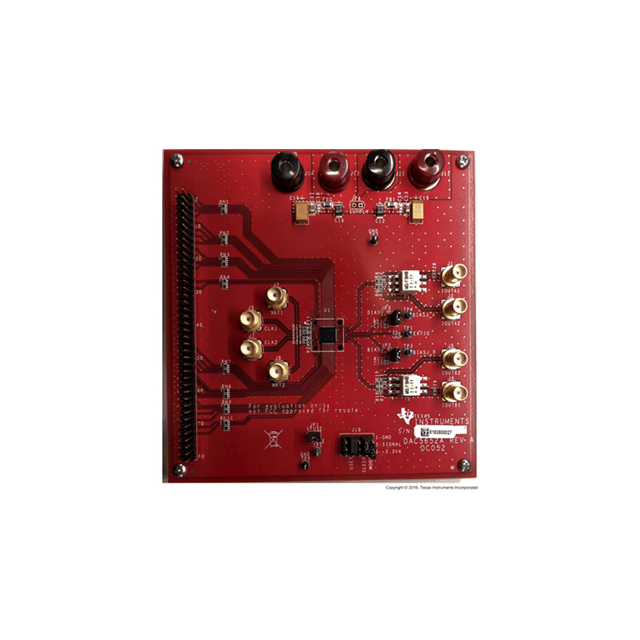

DAC5652AEVM — это оценочная плата (Evaluation Board), разработанная Texas Instruments для оценки производительности и возможностей цифрово-аналогового преобразователя (ЦАП) DAC5652A. Этот ЦАП поддерживает разрешение 10 бит и работает с частотой выборки до 275 миллионов отсчетов в секунду (MSPS). Плата предназначена для упрощения процесса разработки и тестирования в различных высокоскоростных приложениях.

Преимущества

• Высокая частота выборки: до 275 MSPS, что обеспечивает превосходную производительность для широкополосных приложений.
• Разрешение 10 бит: точное преобразование цифровых сигналов в аналоговые.
• Два ЦАП на одной плате: позволяет проводить параллельные операции для улучшенного тестирования и сравнительных измерений.
• Удобный интерфейс: параллельный интерфейс данных для легкой интеграции и управления.

Недостатки

• Разрешение: 10 бит может быть недостаточным для приложений, требующих более высокую точность.
• Требования к источнику питания: может потребоваться специализированное питание для оптимальной работы.

Типовое использование

• Системы связи: беспроводные и проводные широкополосные системы.
• Радиочастотные модуляторы: конверсия цифровых сигналов в аналоговые для дальнейшего усиления.
• Тестирование и измерительные системы: для создания тестовых сигналов и калибровки оборудования.

Рекомендации по применению

• Правильное охлаждение: при высоких частотах выборки необходимо обеспечить достаточное охлаждение для предотвращения перегрева компонентов.
• Чистое питание: используйте стабилизированные источники питания для минимизации шумов и помех.
• Экранирование: обеспечьте экранирование и заземление для уменьшения электромагнитных помех.

Основные технические характеристики

• Количество ЦАП: 2
• Разрешение: 10 бит
• Частота выборки: до 275 MSPS
• Интерфейс данных: параллельный
• Время установления: 20 нс
• Тип ЦАП: Токовый

Возможные аналоги

• AD9707 от Analog Devices: 8-битный ЦАП с частотой до 175 MSPS.
• MX7548 от Maxim Integrated: 12-битный ЦАП с частотой до 1 MSPS.
• LTC1668 от Linear Technology: 10-битный ЦАП с частотой до 50 MSPS.

DAC5652AEVM — это мощный инструмент для тестирования и разработки, который может существенно упростить процесс создания высокоскоростных цифрово-аналоговых систем.
