DAC53608RTET

Цифро-аналоговый преобразователь DAC53608RTET от Texas Instruments

Общее описание

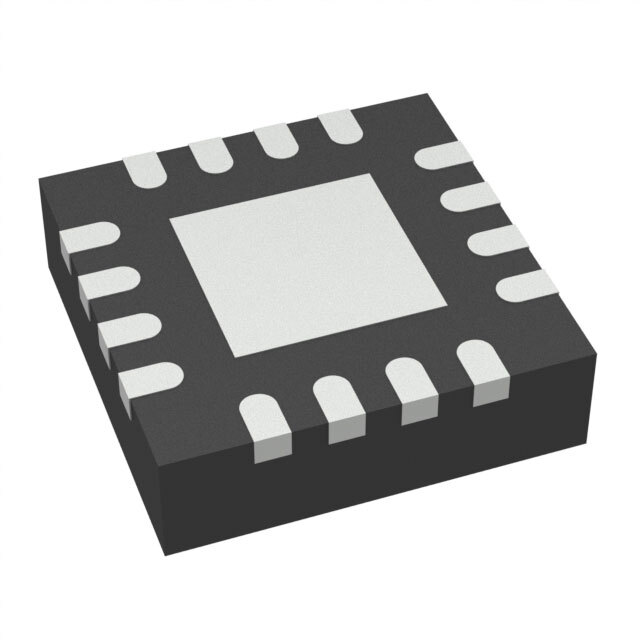

DAC53608RTET компании Texas Instruments — это высокопроизводительный 10-битный цифро-аналоговый преобразователь (ЦАП) с восемью каналами, обеспечивает точное преобразование цифровых сигналов в аналоговые. Компактный корпус WFQFN с размерами 3x3 мм делает его идеальным для применения в ограниченных пространствах.

Преимущества

• Высокая разрешающая способность: 10-битный ЦАП обеспечивает точное аналоговое преобразование.
• Многоканальность: Поддержка восьми каналов позволяет использовать один чип для преобразования нескольких сигналов.
• Широкий диапазон питания: Работает при напряжении питания от 1.8В до 5.5В для аналогового и цифрового питания.
• Низкое энергопотребление: Идеально подходит для портативных и энергоэффективных приложений.
• Высокая точность: Низкое значение нелинейности INL/DNL в ±1LSB.
• Быстрое время оседания: Типичное время оседания составляет 10 мкс, что обеспечивает высокую скорость отклика.

Недостатки

• Требует внешнего опорного напряжения: Для работы устройства необходимо внешнее опорное напряжение.
• Ограниченное количество бит: 10-битная разрешающая способность может быть недостаточной для некоторых высокоточных приложений.

Типовое использование

• Системы автоматизации и управления: Управление приводами, регулировка параметров системы.
• Медицинская электроника: Управление медицинским оборудованием, регулировка параметров лечения.
• Промышленные применения: Системы мониторинга и автоматизации на производстве.
• Аудио приложения: Преобразование цифровых звуковых сигналов в аналоговые.

Рекомендации по применению

• Правильное питание: Убедитесь, что питание ЦАП находится в пределах рекомендованного диапазона от 1.8В до 5.5В.
• Внешнее опорное напряжение: Подайте стабильное внешнее опорное напряжение для обеспечения точности преобразования.
• Защита от перегрева: Используйте тепловое управление для предотвращения перегрева при высоких нагрузках.

Основные технические характеристики

• Разрешение: 10 бит
• Количество каналов: 8
• Тип выхода: Напряжение - буферизованный
• Дифференциальный выход: Да
• Интерфейс данных: I2C
• Тип опорного напряжения: Внешнее
• Внешнее опорное напряжение: 1.8В ~ 5.5В
• INL/ DNL: ±1LSB
• Архитектура: Струнный ЦАП
• Температурный диапазон: от -40°C до 125°C
• Корпус/ упаковка: 16-WQFN (3x3)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• MCP4922-E/P от Microchip Technology: 12-битный двухканальный ЦАП с интерфейсом SPI.
• AD5318RBCPZ-RL7 от Analog Devices: 10-битный восьмиканальный ЦАП с сетью SPI.
• MAX5715ETG+ от Maxim Integrated: 12-битный восьмиканальный ЦАП с улучшенным управлением.

Заключение

DAC53608RTET от Texas Instruments — это идеальный выбор для приложений, требующих точного цифро-аналогового преобразования с множеством каналов и ограниченным пространством на плате. Широкий диапазон питания, высокая точность и быстрое время оседания делают его подходящим для различных индустриальных и потребительских приложений.
