DAC39J84IAAVR

Описание компонента DAC39J84IAAVR от Texas Instruments

Общее описание: Цифро-аналоговый преобразователь (ЦАП) DAC39J84IAAVR от Texas Instruments представляет собой высокопроизводительный 16-битный четырехканальный ЦАП с интерфейсом JESD204B и дифференциальными выходами. Он предназначен для применения в высокоскоростных системах передачи данных и обработки сигналов.

Преимущества:

• Высокая точность преобразования с разрядностью 16 бит
• Четыре канала для многоканальных приложений
• Поддержка интерфейса JESD204B для быстрого обмена данными
• Низкая врожденная нелинейность (INL) и дифференциальная нелинейность (DNL)
• Возможность работы с внешними и внутренними опорными напряжениями
• Компактный корпус FCBGA для поверхностного монтажа

Недостатки:

• Высокая стоимость по сравнению с менее производительными моделями
• Требуется тщательное проектирование развязки питания и сигналов из-за высокоскоростного интерфейса JESD204B

Типовое использование:

• Радиочастотные системы связи (радиопередатчики, передающие модули и т.д.)
• Высокопроизводительные сигнальные процессоры
• Тестовые и измерительные приборы
• Вещательные системы

Рекомендации по применению:

• Обеспечьте хорошую теплоотводящую подложку для эффективного охлаждения устройства.
• При проектировании схемы питания используйте стабилизированные источники напряжения и фильтры для минимизации шумов.
• Обеспечьте качественное заземление и применение развязывающих конденсаторов рядом с выводами питания для уменьшения влияния на высокочастотные сигналы.

Основные технические характеристики:

• Разрядность: 16 бит
• Количество ЦАП: 4
• Время установления: 10нс (типичное)
• Тип выхода: Токовый - без буфера
• Дифференциальный выход: Да
• Интерфейс данных: JESD204B
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: от 3.15В до 3.45В
• Напряжение питания, цифровое: от 0.85В до 1.05В
• Интегральная нелинейность (INL): ±6 LSB
• Дифференциальная нелинейность (DNL): ±4 LSB
• Температурный диапазон: от -40°C до 85°C

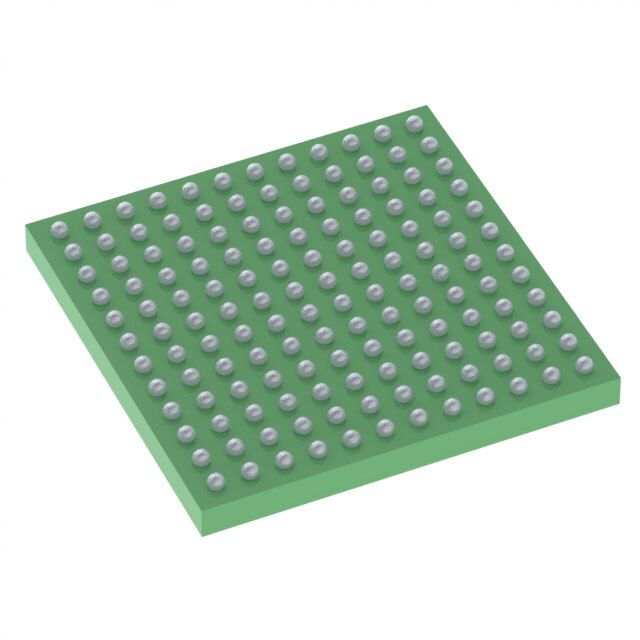

• Корпус: 144-FCBGA (10x10)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD9144 от Analog Devices
• LT3962 от Analog Devices
• MAX5879 от Maxim Integrated

Этот цифровой аналоговый преобразователь предлагает высокую производительность для самых требовательных приложений в области радиочастотной связи и обработки сигналов.
