DAC39J84IAAV

Описание: ЦАП DAC39J84IAAV от Texas Instruments

Общее описание

DAC39J84IAAV — это 16-битный цифро-аналоговый преобразователь (ЦАП), разработанный компанией Texas Instruments. Компонент предоставляет высококачественное преобразование цифрового сигнала в аналоговый с четырьмя отдельными каналами в компактном корпусе FCBGA 144. Он предназначен для использования в высокопроизводительных приложениях, таких как беспроводная связь, базовые станции и тестовое оборудование.

Преимущества

• Высокая точность: Благодаря 16-битной разрешающей способности обеспечивается высокая точность преобразования.
• Многоканальность: Наличие четырёх каналов позволяет использовать устройство в многочастотных системах.
• Поддержка высокоскоростного интерфейса JESD204B: Повышает пропускную способность данных и упрощает проектирование систем.
• Компактность: Факт существования в корпусе FCBGA 144 (10x10 мм) обеспечивает экономию пространства на печатной плате.

Недостатки

• Сложность интеграции: Потребуется опыт в области высокоскоростных цифровых и аналоговых схем для правильной интеграции в систему.
• Требует управления внешним референсным напряжением: Для получения точных выходных данных необходимо обеспечить стабильное референсное напряжение.

Типовое использование

• Базовые станции и оборудование для беспроводной связи
• ВЧ-тестовые системы и оборудование
• Радиосистемы с программируемыми частотами
• Прецизионные измерительные устройства

Рекомендации по применению

• Используйте добротные источники питания и регуляторы для обеспечения стабильного напряжения.
• Обеспечьте правильное устройство заземления и экранирование для минимизации шумов и помех.
• Рассмотрите возможность использования встроенного калиброванного генератора тактовых импульсов для улучшения синхронизации.

Основные технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 4
• Время установления: 10 нс (типичное)
• Выход: токовый (без буфера)
• Дифференциальный выход: Да
• Интерфейс данных: JESD204B
• Тип референса: Внешний, Внутренний
• Напряжение питания (Аналог): 3.15 В ~ 3.45 В
• Напряжение питания (Цифровой вход): 0.85 В ~ 1.05 В
• Точность нелинейности (INL/DNL): ±6 LSБ, ±4 LSБ
• Архитектура: Источник тока
• Рабочая температура: -40 °C ~ 85 °C

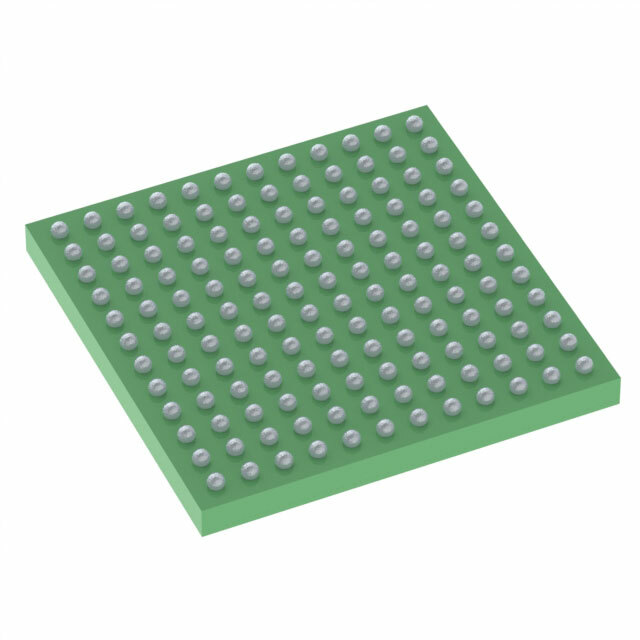

• Корпус: 144-FCBGA (10x10)
• Способ монтажа: Поверхностный монтаж

Возможные аналоги

• AD9162 от Analog Devices
• LTC2000 от Linear Technology (Analog Devices)
• MAX5878 от Maxim Integrated

Надеюсь, это описание поможет вам лучше понять характеристики и применение DAC39J84IAAV от Texas Instruments! Если у вас есть дополнительные вопросы, не стесняйтесь обращаться.
