DAC38RF93IAAV

Описание для DAC38RF93IAAV от Texas Instruments

Общее описание

DAC38RF93IAAV — это высокопроизводительный 14-битный цифро-аналоговый преобразователь (ЦАП) от компании Texas Instruments. Этот компонент предназначен для высокоскоростных систем обработки сигналов и обеспечивает высокую точность и быстродействие. Он поддерживает два дифференциальных выхода и второй интерфейс JESD204B, что делает его идеальным для применения в современных радиочастотных и коммуникационных устройствах.

Преимущества

• Высокая разрешающая способность: Обеспечивает 14-битное разрешение, что позволяет передавать данные с высокой степенью точности.
• Высокоскоростной интерфейс: Интерфейс JESD204B обеспечивает быструю передачу данных.
• Универсальность: Поддержка широкого спектра напряжений питания и температуры позволяет использовать данный компонент в различных приложениях и условиях.
• Низкое время установления: Время установления сигнала составляет всего 1 нс, что существенно увеличивает скорость обработки данных.

Недостатки

• Требовательность к условиям работы: Компонент требует стабильного и точного напряжения питания.
• Сложность интеграции: Может потребоваться дополнительное усилие для интеграции в сложные системы.

Типовое использование

• Высокопроизводительные радиопередатчики
• Системы беспроводной связи и базовые станции
• Системы тестирования и измерения сигнала
• Цифровые сигнальные процессоры (DSP)
• Радарные системы и спутниковая связь

Рекомендации по применению

• Тепловой режим: Убедитесь, что компоненты работают в допустимом диапазоне температур (-40°C ~ 85°C).
• Напряжение питания: Обеспечьте стабилизированное напряжение в диапазонах 1.71V ~ 1.89V и 0.95V ~ 1.05V.
• Монтаж: Поскольку пакет поставляется в корпусе 144-FCBGA, рекомендуется использовать соответствующие методы монтажа на поверхность (SMT) для надежного соединения.

Основные технические характеристики

• Разрядность: 14 бит
• Количество ЦАП: 2
• Время установления: 1 нс (типичное)
• Тип выхода: Дифференциальный
• Интерфейс данных: JESD204B
• Напряжение питания, аналоговое: 1.71V ~ 1.89V, 0.95V ~ 1.05V
• Напряжение питания, цифровое: 1.71V ~ 1.89V, 0.95V ~ 1.05V
• Архитектура: Токовый
• Диапазон рабочих температур: -40°C ~ 85°C

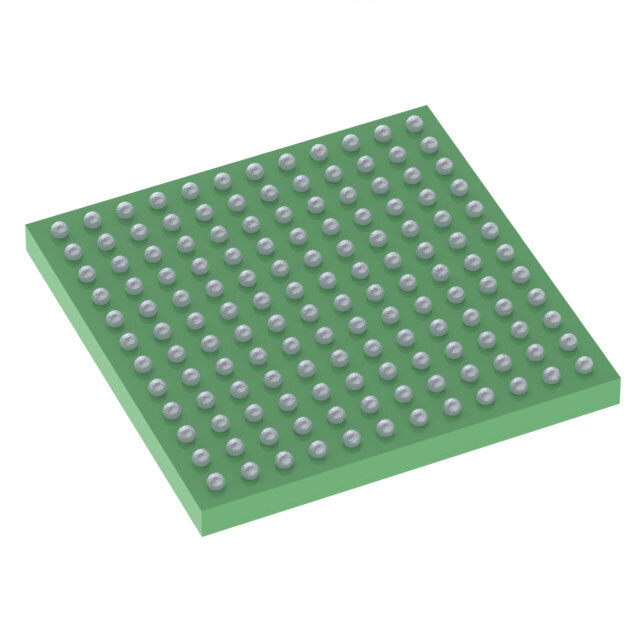

• Корпус: 144-FCBGA (10x10 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• DAC908 от Texas Instruments
• AD9744 от Analog Devices
• MAX5881 от Maxim Integrated

Заключение

DAC38RF93IAAV от Texas Instruments представляет собой мощное решение для высокоскоростных и высокоточных систем обработки данных. Благодаря своей универсальности и высокому уровню интеграции он прекрасно подойдет для различных передовых приложений в области связи и радиочастотных систем.
