ЦАП DAC38J84IAAV от Texas Instruments

Общее описание

DAC38J84IAAV — это высокопроизводительный 16-битный цифро-аналоговый преобразователь (ЦАП) от компании Texas Instruments. Он поддерживает интерфейс JESD204B и предоставляет четыре независимых канала. Этот ЦАП идеален для использования в приложениях, требующих точного преобразования цифрового сигнала в аналоговый, таких как системы связи и радиолокации.

Преимущества

• Высокое разрешение: 16 бит обеспечивает исключительную точность преобразования.
• Высокая скорость: Поддерживает интерфейс JESD204B для высокоскоростной передачи данных.
• Множество выходных каналов: Имеет четыре независимых канала.
• Разнообразие выходных сигналов: Поддерживает как внешние, так и внутренние опорные источники.

Недостатки

• Сложность интеграции: Требует определённого уровня знаний для интеграции и настройки в сложные системы.
• Высокое потребление энергии: Может потреблять значительное количество энергии в зависимости от режима работы и условий эксплуатации.

Типовое использование

• Беспроводные коммуникации: Сотовая связь, радиолокационные системы.
• Вещательные станции: ТВ и радиовещание.
• Медицинские приборы: Ультразвуковая диагностика и другие диагностические системы.
• Оборонные системы: Навигация и радиосвязь.

Рекомендации по применению

1. Охлаждение: Обеспечьте надёжное охлаждение для работы в условиях высоких темпертаур.
2. Защита от помех: Используйте экранирование и фильтрацию для минимизации внешних электромагнитных помех.
3. Тестирование: Проводите регулярное тестирование и настройку системы для обеспечения стабильной работы.

Основные технические характеристики

• Разрешение: 16 бит
• Количество D/A преобразователей: 4
• Время установления: 10 нс (типичное)
• Тип выхода: Ток - небуферизованный
• Дифференциальный выход: Да
• Интерфейс данных: JESD204B
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания, аналоговое: 3.15 В ~ 3.45 В
• Напряжение питания, цифровое: 0.85 В ~ 0.95 В
• INL/DNL (LSB): ±6, ±4
• Архитектура: Источник тока
• Рабочая температура: -40°C ~ 85°C

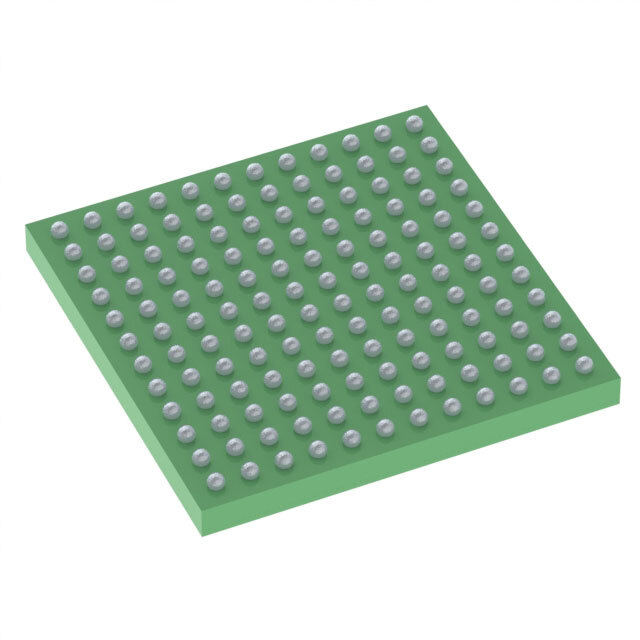

• Корпус / Выводы: 144-FBGA, FCBGA
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD9739A от Analog Devices: также является 16-битным ЦАП с похожими характеристиками.
• MAX5876 от Maxim Integrated: высокопроизводительный ЦАП с широкими возможностями.

Заключение

DAC38J84IAAV — это мощное решение для приложений, требующих высокоскоростного и точного цифро-аналогового преобразования. При правильной интеграции и настройке этот компонент обеспечит стабильную и надёжную работу в самых различных приложениях.
