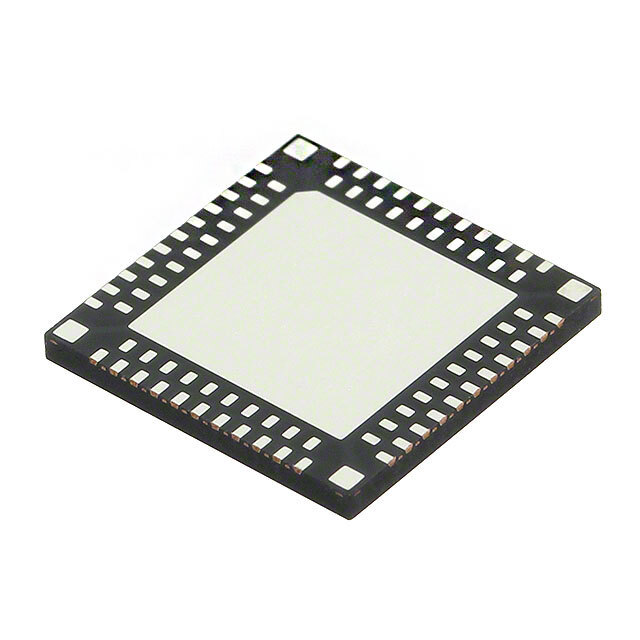

DAC3482IRKDT

DAC3482IRKDT - Texas Instruments

Общее описание

DAC3482IRKDT представляет собой высокопроизводительный 16-битный цифро-аналоговый преобразователь (ЦАП), разработанный компанией Texas Instruments. Этот компонент предназначен для приложений, требующих точного и быстрого преобразования цифровых сигналов в аналоговые. Он включает два отдельные цифрово-аналоговые преобразователя и использует интерфейс LVDS для высокоскоростной передачи данных.

Преимущества

• Высокая точность: 16-битное разрешение для точного аналогового выхода.
• Быстрая скорость отклика: Типичное время установления сигнала составляет 10 нс.
• Гибкость напряжения: Широкий диапазон напряжений питания для аналогового и цифрового участка.
• Дифференциальный выход: Обеспечивает более низкий уровень шума и высокую интеграцию в сложные схемы.

Недостатки

• Необходимость в дополнительном прецизионном источнике опорного напряжения: Требуется внешний или внутренний источник для точной работы.
• Высокая стоимость: Может быть дороже, чем более низкокачественные аналоги.

Типовое использование

• Коммуникационные системы: Применяется в передаче данных и радиочастотных модуляторах.
• Медицинская техника: Используется в медицинских диагностических устройствах для точной обработки сигналов.
• Осциллографы и анализаторы спектра: Применяется для мониторинга сигналов с высоким разрешением.

Рекомендуемые применения

• При проектировании высокочастотных и высокопроизводительных систем, таких как системы радиосвязи.
• В медицинских устройствах, требующих высокой точности и быстрого отклика.
• В измерительных и контрольных системах для научных исследований и разработок.

Основные технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 2
• Время установления: 10 нс (типично)
• Тип выхода: Токовый - неблокированный
• Дифференциальный выход: Есть
• Интерфейс данных: LVDS - параллельный
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания (аналоговое): от 3.14 В до 3.46 В
• Напряжение питания (цифровое): от 1.14 В до 1.32 В
• Интегральная нелинейность (INL)/ Дифференциальная нелинейность (DNL): ±4 LSB, ±2 LSB
• Архитектура: Токовый источник
• Температурный диапазон: от -40 °C до 85 °C
• Корпус/Упаковка: 88-WQFN Exposed Pad
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD9777 от Analog Devices
• MAX5879 от Maxim Integrated
• DAC5675 от Texas Instruments

Заключение

DAC3482IRKDT от Texas Instruments предлагает исключительную точность и скорость для различных применений, требующих высококачественного преобразования цифровых сигналов в аналоговые. Благодаря своим характеристикам, этот ЦАП идеально подходит для сложных и требовательных приложений, таких как коммуникационные системы и медицинское оборудование.
