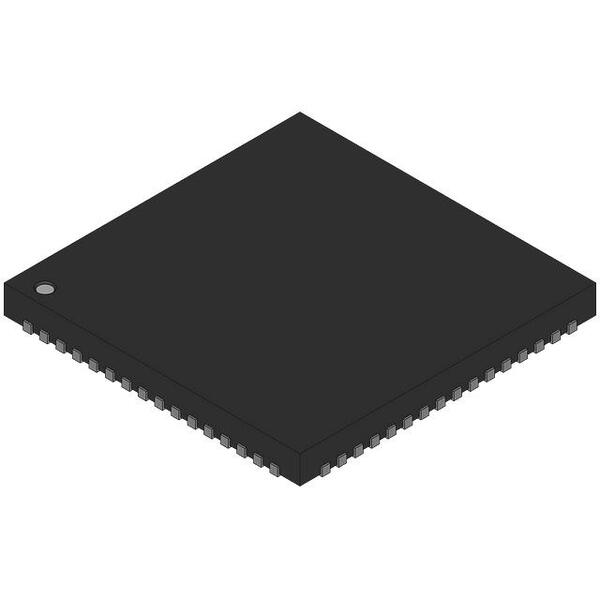

DAC3174IRGC25

Описание DAC3174IRGC25 от Texas Instruments

Общее описание

DAC3174IRGC25 — это 14-битный цифрово-аналоговый преобразователь (ЦАП) от Texas Instruments, предназначенный для высокопроизводительных приложений, требующих точного и быстрого преобразования цифровых сигналов в аналоговые. Устройство имеет два независимых преобразователя, что позволяет работать с двумя каналами одновременно.

Преимущества

• Высокая точность: 14-битная разрешающая способность обеспечивает точное аналоговое представление цифровых сигналов.
• Быстрая скорость установления: 11 наносекунд, что делает его идеальным для высокоскоростных приложений.
• Дифференциальный выход: Обеспечивает улучшенное отношение сигнал-шум (SNR) и уменьшение перекрестных помех.
• Гибкость интерфейсов: Устройство поддерживает LVDS-параллельный интерфейс для высокоскоростной передачи данных.
• Широкий рабочий диапазон напряжений: Совместимость с аналоговыми и цифровыми напряжениями питания от 1.71В до 3.45В.

Недостатки

• Требование к внешнему опорному напряжению: Для работы необходим внешний источник опорного напряжения, что может потребовать дополнительных компонентов и увеличения стоимости системы.
• Повышенные требования к охлаждению: Потребуется надлежащая система охлаждения для поддержания температуры в рамках рабочего диапазона.

Типовое использование

• Радиочастотные передатчики
• Беспроводные коммуникации
• Видеосистемы и системы обработки изображений
• Измерительные и контрольные системы
• Медицинская электроника

Рекомендации по применению

• Обеспечьте надлежащее теплоотведение, используя радиаторы или системы активного охлаждения.
• Используйте качественные фильтры на выходе для уменьшения шумов и улучшения качества сигнала.
• Тщательно проектируйте план питания для устройства, чтобы минимизировать шум и колебания напряжения.

Основные технические характеристики

• Разрешение: 14 бит
• Количество ЦАП: 2
• Время установления: 11 нс (типично)
• Тип выхода: Ток - без буферизации
• Дифференциальный выход: Да
• Интерфейс данных: LVDS - Параллельный
• Тип опорного напряжения: Внешнее, Внутреннее
• Аналоговое напряжение питания: 1.71В ~ 1.89В, 3.15В ~ 3.45В
• Цифровое напряжение питания: 1.71В ~ 1.89В
• ИНЛ/ДНЛ (LSB): ±2, ±1
• Архитектура: Источник тока
• Рабочая температура: -40°C ~ 85°C
• Корпус/овая фасовка: 64-VFQFN Экспозированная площадка
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD9752 от Analog Devices
• LTC1668 от Linear Technology
• MAX5873 от Maxim Integrated

Эти устройства могут обладать схожими характеристиками, однако точный выбор аналога зависит от конкретных требований вашего проекта.
