DAC312FR

Описание для DAC312FR от Analog Devices

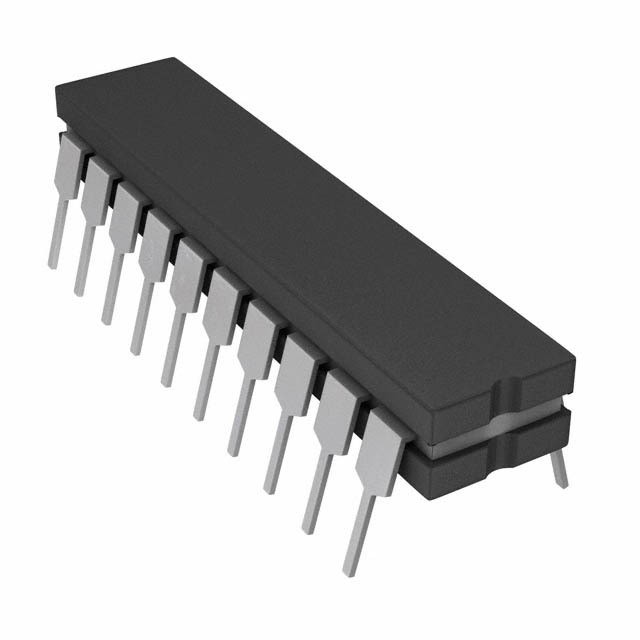

Общее описание: DAC312FR – это 12-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он предназначен для преобразования цифровых данных в аналоговый сигнал с высокой точностью. Преобразователь выполнен в прочном корпусе CERDIP с 20 выводами и подходит для применения в различных промышленных и коммерческих устройствах.

Преимущества:

• Высокая точность преобразования за счет 12-битного разрешения.
• Стабильная работа в широком диапазоне температур.
• Возможность работы с низким уровнем напряжения.
• Низкое энергопотребление.
• Возможность работы с внешним опорным напряжением для повышения точности.

Недостатки:

• Требуется внешний источник опорного напряжения.
• Не содержит встроенного буфера для выходного сигнала, что может потребовать дополнительного усилителя.

Типовое использование:

• Промышленные системы автоматизации.
• Системы радиосвязи.
• Медицинские устройства.
• Аудио и видеосистемы.
• Прецизионные измерительные приборы.

Рекомендации по применению:

• Убедитесь в правильности подключения выводов согласно документации.
• Используйте внешний источник опорного напряжения с высокой стабильностью.
• Учитывайте необходимость использования внешнего усилителя для буферизации выходного сигнала.
• Следите за соблюдением температурных режимов эксплуатации для обеспечения долговечности и надежности работы.

Основные технические характеристики:

• Разрешение: 12 бит
• Выход: Токовый - небефированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Время установления: 500 нс
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 4.5 В ~ 18 В, -10.8 В ~ 18 В
• Напряжение питания, цифровое: 20 В ~ 36 В
• INL/DNL (LSB): -, ±1 (макс.)
• Тип архитектуры: R-2R
• Температурный диапазон работы: -40°C ... +85°C
• Корпус / упаковка: 20-CERDIP
• Тип монтажа: Сквозное отверстие

Возможные аналоги:

• AD7545AQ.
• AD565AQ.

Заключение: DAC312FR от Analog Devices является высокоточными и надежным цифро-аналоговым преобразователем, который подойдет для различных приложений, требующих высокой точности и стабильности.
