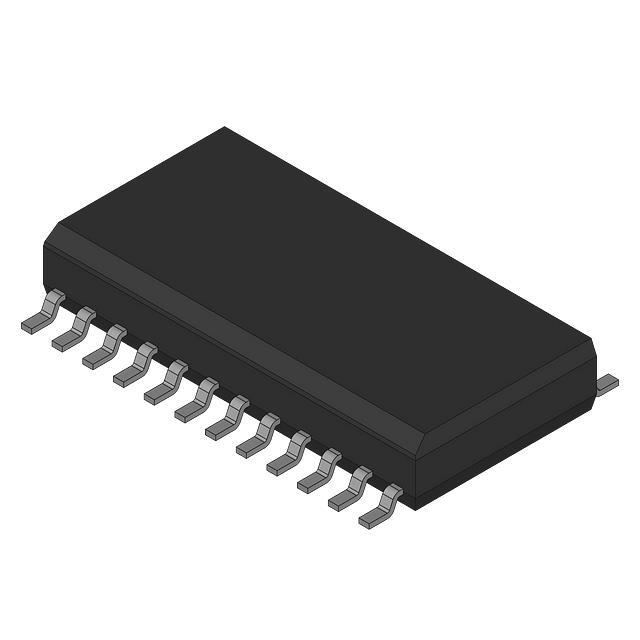

DAC16ES: Аналого-цифровой преобразователь 16 бит от Analog Devices

Общее описание

DAC16ES - это высокоточный 16-разрядный цифро-аналоговый преобразователь (ЦАП) от Analog Devices. Этот компонент обеспечивает высокую точность и надежность при преобразовании цифровых сигналов в аналоговые. Используется для важных приложений, где требуется высокая разрядность и максимально точное воспроизведение аналогового сигнала.

Преимущества

• Высокая точность: Благодаря 16-разрядной архитектуре ЦАП обеспечивает высокое разрешение и минимальные искажения выходного сигнала.
• Скорость преобразования: Время установления сигнала (settling time) составляет всего 500 нс.
• Гибкость: Поддержка параллельного интерфейса данных и возможность использования как внутреннего, так и внешнего эталонного напряжения.
• Широкий диапазон напряжения питания: Поддержка питания как от 4,5 В до 5,5 В, так и от -13 В до -17 В позволяет использовать ЦАП в различных системах.

Недостатки

• Необходимость правильного проектирования: В связи с высокой точностью компонентов важно учитывать правильное проектирование схемы и минимизировать шум, который может повлиять на качество выходного сигнала.
• Не буферизованный выход: Отсутствие буферизации может потребовать дополнительных внешних компонентов для некоторых приложений.

Типовое использование

• Системы управления и автоматизации
• Прецизионные измерительные приборы
• Аудио и видеоустройства
• Научные и медицинские приборы

Рекомендации по применению

• Использование качественных источников питания: Для достижения максимально высокой точности преобразование необходимо использовать стабилизированные источники питания с минимальным уровнем шумов.
• Экранирование: Рекомендуется экранировать компонент и следящие цепи для минимизации помех и улучшения целостности выходного сигнала.
• Применение фильтров: В некоторых случаях может быть полезно использовать низкочастотные фильтры для сглаживания выходного сигнала.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 500 нс
• Тип выхода: Ток - не буферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний, Внутренний
• Напряжение питания, аналоговое: -13 В ~ -17 В, 4.5 В ~ 5.5 В
• Напряжение питания, цифровое: -13 В ~ -17 В, 4.5 В ~ 5.5 В
• ИНЛ/ДНЛ (LSB): ±3, ±1
• Архитектура: R-2R
• Температурный диапазон работы: -40°C ~ 85°C
• Корпус: 24-SOIC (0.295", 7.50 мм ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5541A от Analog Devices
• MCP4725 от Microchip Technology
• MAX5216 от Maxim Integrated

Этот компонент подходит для задач, требующих высокой точности и надежности в преобразовании цифрового сигнала в аналоговый.
