Цифро-аналоговый преобразователь DAC161S055CISQ/NOPB от Texas Instruments

Общее описание

16-разрядный ЦАП (Цифро-аналоговый преобразователь) DAC161S055CISQ/NOPB от Texas Instruments предназначен для преобразования цифровых данных в аналоговый сигнал высокого разрешения. Этот компонент отличается высокой точностью и производительностью, что делает его идеальным для использования в приложениях, требующих точного управления аналоговым сигналом.

Преимущества

• Высокое разрешение: 16-разрядный выход обеспечивает высокую точность.
• Широкий диапазон напряжений питания: подходит для различных систем с напряжением питания от 2,7 В до 5,25 В (аналоговая часть) и от 1,7 В до 5,25 В (цифровая часть).
• Интерфейс SPI: удобный для интеграции с различными микроконтроллерами и процессорами.
• Низкое энергопотребление: способствует уменьшению энергозатрат всей системы.
• Интегрированный буферированный выход: обеспечивает стабильность и точность выходного сигнала.

Недостатки

• Отсутствие дифференциального выхода: может ограничивать использование в некоторых специализированных приложениях.
• Требует внешнего опорного напряжения: необходимость в стабильном и точном внешнем источнике опорного напряжения.

Типовое использование

• Автоматизация и управление процессами: используются для точного управления различными процессами.
• Медицинские приборы: обеспечение точного сигнала для различных сенсоров и устройств.
• Тестовое и измерительное оборудование: преобразование цифровых данных в точные аналоговые сигналы для тестирования и измерений.
• Аудио и видео системы: улучшение качества сигнала благодаря высокой точности и низкому уровню шума.

Рекомендации по применению

• Учитывайте требования к внешнему опорному напряжению для обеспечения точности.
• Обратите внимание на условия эксплуатации (температурный диапазон от -40°C до 105°C).
• При проектировании печатной платы учтите требования к тепловому режиму и рассеянию тепла.

Основные технические характеристики

• Разрядность: 16 бит
• Количество преобразователей D/A: 1
• Время установления: 5µs (типично)
• Тип выхода: Напряжение - буферизированный
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 2.7В ~ 5.25В
• Напряжение питания (цифровое): 1.7В ~ 5.25В
• Напряжение INL/DNL (LSB): ±1, +1.1 (макс.)
• Архитектура: R-2R
• Температурный диапазон работы: -40°C ~ 105°C

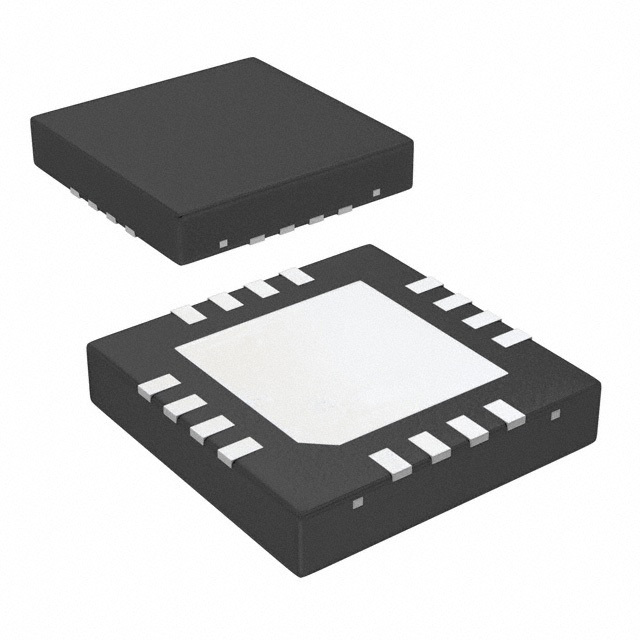

• Корпус / Форм-фактор: 16-WFQFN с открытой площадкой
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5541A от Analog Devices: высокоточный 16-битный ЦАП с аналогичными характеристиками.
• MCP4911 от Microchip Technology: более доступный вариант 10-битного ЦАП.

Заключение

DAC161S055CISQ/NOPB от Texas Instruments представляет собой высококачественный и точный цифро-аналоговый преобразователь, предназначенный для различных критически важных приложений. Благодаря высокому разрешению и широкому диапазону рабочих напряжений, он идеально подходит для использования в самых различных сферах, требующих точного управления аналоговыми сигналами.
