DAC10FX

Описание DAC10FX от Analog Devices

Общее описание

DAC10FX — это высокоскоростной 10-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Этот компонент используется для преобразования цифровых сигналов в аналоговые и предлагает высокую точность и быстродействие. DAC10FX поддерживает умножение и способен работать с внешними опорными напряжениями, предоставляя гибкость в проектировании различных приложений.

Преимущества

• Высокая скорость: Обеспечивает быстрое время установления 135 мкс, что делает этот ЦАП подходящим для скоростных приложений.
• Умножающий ЦАП: Поддерживает умножение, что расширяет спектр возможных применений.
• Дифференциальный выход: Позволяет улучшить качество аналогового сигнала и уменьшить шумы.

Недостатки

• Внешние опорные напряжения: Требуется использование внешних опорных напряжений, что может усложнить проектирование схемы.
• Не буферизованный выход: Требует дополнительного буферирования для некоторых типов приложений.

Типовое использование

• Аналоговые сигналы в системах управления: Идеально подходит для прецизионных систем управления и регулирования.
• Цифровые музыкальные устройства: Используется для качественного преобразования цифрового аудио в аналоговый сигнал.
• Сигнальные генераторы: Применяется в системах генерации сигналов, требующих высокоточного аналогового выхода.

Рекомендации по применению

• Используйте высококачественные внешние опорные напряжения для достижения максимальной точности.
• При необходимости дополните схему буферизующими элементами для улучшения качества аналогового сигнала.
• Обеспечьте адекватное питание и охлаждение для поддержания стабильной работы ЦАП.

Основные технические характеристики

• Разрядность: 10 бит
• Количество ЦАП: 1
• Время установления: 135 мкс
• Тип выхода: Токовый - не буферизованный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опоры: Внешний
• Напряжение питания (аналог): ±18 В
• Напряжение питания (цифровое): 9 В ~ 36 В
• INL/DNL (макс,LSB): 0.3 / 0.3
• Архитектура: Умножающий ЦАП
• Температура эксплуатации: 0°C ~ 70°C

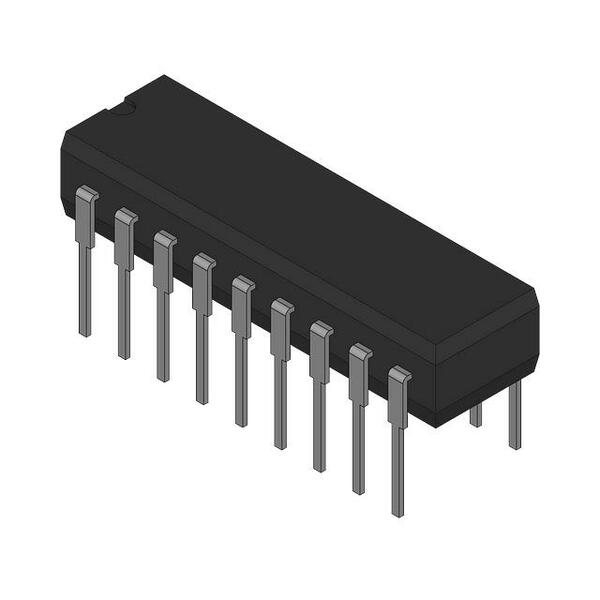

• Корпус: 18-CERDIP (0.300", 7.62 мм)
• Тип монтажа: Сквозное

Возможные аналоги

• AD7541AJDZ от Analog Devices — аналогичный высокоточный 10-битный ЦАП.
• MAX521BCPP+ от Maxim Integrated — 10-битный ЦАП с улучшенными характеристиками интеграции.

Это описание должно помочь вам лучше понять возможности и применение DAC10FX, а также упростить выбор этого или аналогичного компонента для вашего проекта.
