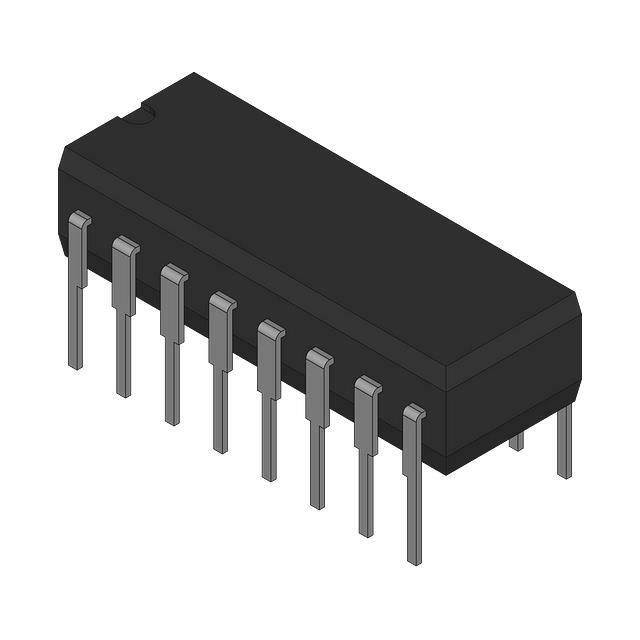

DAC100CCQ6/883C

DAC100CCQ6/883C от Analog Devices

Общее описание

DAC100CCQ6/883C — это 10-битный цифрово-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он предназначен для преобразования цифровых сигналов в аналоговые с высокой точностью и стабильностью. Этот компонент является идеальным решением для таких приложений, как прецизионные измерительные приборы, управление процессами и системы автоматизации.

Преимущества

• Высокая точность: Обеспечивает стабильность и точность выхода на уровне ±0,5 LSB.
• Широкий диапазон рабочих температур: От -55°C до +125°C, что делает этот компонент подходящим для использования в экстремальных условиях.
• Компактный корпус: 16-CERDIP позволяет интегрировать ЦАП в компактные и плотные электронные схемы.
• Гибкое напряжение питания: Поддерживает аналоговое и цифровое питание в диапазоне от ±6V до ±18V.

Недостатки

• Отсутствие буферизации выхода: Требует внешнего буфера для повышения нагрузки.
• Требуется внешний референсный источник: Для достижения максимальной точности необходим внешний референсный источник напряжения.

Типовое использование

• Прецизионные измерительные приборы
• Системы автоматизации и управления процессами
• Преобразователи сигналов
• Аудио системы
• Медицинские приборы

Рекомендации по применению

• Используйте внешний буфер: Из-за отсутствия встроенного буфера выходного сигнала рекомендуется использовать внешний операционный усилитель для повышения нагрузки.
• Обеспечьте правильное питание: Поддерживайте стабилизированное питание в пределах спецификации для достижения оптимальной производительности.
• Минимизируйте шумы: Разместите компонент вдали от высокочастотных источников помех и шумов для минимизации ошибок в преобразовании.

Основные технические характеристики

• Разрядность: 10 бит
• Количество ЦАП: 1
• Время установки: 375 нс
• Тип выхода: Токовый - без буфера
• Дифференциальный выход: Нет
• Интерфейс данных: -
• Тип референса: Внешний, внутренний
• Напряжение питания, аналоговое: От ±6V до ±18V
• Напряжение питания, цифровое: От ±6V до ±18V
• Параметры INL/DNL (LSB): ±0,5 (макс)
• Рабочая температура: От -55°C до +125°C
• Корпус: 16-CERDIP (0.300", 7.62 мм)
• Монтаж: Сквозной монтаж

Аналоги

• AD571J: 10-битный ЦАП от Analog Devices с аналогичными характеристиками.
• DAC08FS: 8-битный высокопроизводительный ЦАП от Analog Devices.
• MAX510BCPE+: 4-х канальный, 8-битный ЦАП от Maxim Integrated.

Изучив все характеристики и рекомендации, вы сможете понять, насколько DAC100CCQ6/883C подходит для вашего приложения и использовать его с максимальной эффективностью.
