DAC100ACQ8

ЦАП (Цифро-аналоговый преобразователь) DAC100ACQ8 от Analog Devices

Общее описание

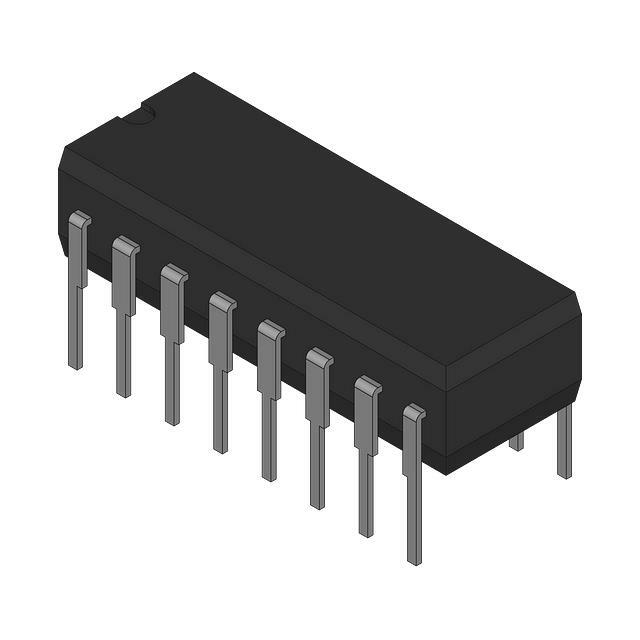

DAC100ACQ8 - это 10-разрядный (10-битный) цифровой-аналого преобразователь от компании Analog Devices, выполненный в корпусе CERDIP на 16 выводов (16CERDIP). Этот ЦАП предназначен для высокоточных аналоговых преобразований в цифровых системах управления, где требуется высокая производительность и стабильность выходного сигнала.

Преимущества

• Высокое разрешение: 10 бит позволяет достичь высокой точности при преобразовании цифрового сигнала в аналоговый.
• Стабильность: Высокая стабильность выходного сигнала благодаря внутренней калибровке и коррекции линейности.
• Широкий диапазон питающих напряжений: ±6 В до ±18 В для как аналоговой, так и цифровой цепей.
• Широкий температурный диапазон: -55°C до +125°C, что позволяет использовать устройство в экстремальных условиях.
• Компактный корпус: 16CERDIP для удобного монтажа и снижения занимаемой площади.

Недостатки

• Выходной сигнал не буферизован, что может требовать дополнительного буферного каскада для определенных приложений.
• Требует внешнего опорного напряжения для обеспечения точности.

Типовое использование

• Промышленные системы автоматизации
• Цифровые приборы контроля и измерения
• Аудиовоспроизводящие устройства
• Медицинская аппаратура
• Прецизионные контрольные устройства

Рекомендации по применению

Для достижения максимальной точности и стабильности выходного сигнала рекомендуется использовать высокостабильное внешнее опорное напряжение. При необходимости буферизации сигнала используйте дополнительные операционные усилители.

Основные технические характеристики

• Разрядность: 10 бит
• Количество ЦАП: 1
• Время установления: 375 нс
• Выходной тип: Ток - без буферизации
• Диапазон напряжений питания, аналоговый: ±6 В ~ ±18 В
• Диапазон напряжений питания, цифровой: ±6 В ~ ±18 В
• Операционный температурный диапазон: -55°C ~ 125°C
• Корпус / контактная упаковка: 16-CERDIP (0.300", 7.62 мм)
• Тип монтажа: Встроенный (сквозное отверстие)

Возможные аналоги

• DAC0830LCN: Аналогичный 8-битный ЦАП с улучшенной линейностью.
• DAC1220: 12-битный ЦАП от Analog Devices с усиленными характеристиками.
• MAX521: 8-битный ЦАП от Maxim Integrated с аналогичными характеристиками и отличием в форме выхода.

DAC100ACQ8 от Analog Devices - надежное решение для задач, требующих точного и надежного преобразования цифрового сигнала в аналоговый.
