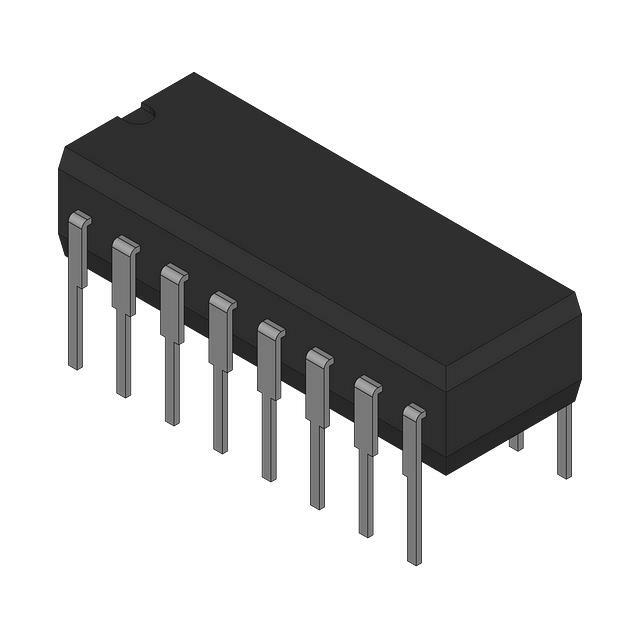

DAC100ACQ6/883C

DAC100ACQ6/883C от Analog Devices

Общее описание: DAC100ACQ6/883C – это одноканальный 10-битный цифро-аналоговый преобразователь (ЦАП) производства компании Analog Devices. Этот ЦАП предназначен для точного преобразования цифровых сигналов в аналоговые. Он выполнен в корпусе 16-CERDIP, что обеспечивает его надежность и устойчивость к неблагоприятным условиям эксплуатации.

Преимущества:

• Высокая точность: 10-битное разрешение обеспечивает точное преобразование цифровых сигналов в аналоговые.
• Широкий диапазон напряжений питания: ±6V ~ 18V, что позволяет использовать его в различных приложениях.
• Высокая скорость: время установления выходного сигнала составляет всего 375нс.
• Надежность: благодаря герметичному корпусу CERDIP и поддержке военного стандарта 883C, данный ЦАП подходит для применения в критически важных системах.

Недостатки:

• Не буферизованный выход: необходимость дополнительных схем для буферизации в некоторых приложениях.
• Относительно высокий уровень нелинейности (INL/DNL): ±0.5LSB может быть не достаточен для некоторых высокоточных приложений.

Типовое использование:

• Прецизионные измерительные системы.
• Системы аналоговой обработки сигналов.
• Военное и космическое оборудование.
• Промышленные контроллеры.

Рекомендации по применению:

1. Тепловой режим: Убедитесь, что устройство работает в пределах допустимых температур (-55°C ~ 125°C).
2. Буферизация: В случае необходимости используйте операционные усилители на выходе ЦАП для буферизации сигнала.
3. Декуплирование питания: Используйте качественные конденсаторы для декуплирования питания для минимизации шумов и обеспечения стабильной работы.

Основные технические характеристики:

• Разрешение: 10 бит
• Количество преобразователей: 1
• Время установления: 375нс
• Тип выхода: Токовый, не буферизованный
• Диапазон напряжений питания: ±6V ~ 18V (аналоговое и цифровое)
• Нелинейность (INL/DNL): ±0.5LSB (макс.)
• Тип корпуса: 16-CERDIP
• Диапазон рабочих температур: -55°C ~ 125°C

Возможные аналоги:

• DAC0800LCN от Texas Instruments: Аналогичный 8-битный ЦАП с токовым выходом.
• AD558KNZ от Analog Devices: 8-битный ЦАП с буферизированным выходом.
• AD7541AKNZ от Analog Devices: 12-битный токовый ЦАП.

DAC100ACQ6/883C – это высокоточный и надежный цифро-аналоговый преобразователь, который может найти применение в самых разных областях благодаря своим техническим характеристикам и высокой скорости работы.
