DAC100ACQ4

DAC100ACQ4 от Analog Devices

Общее описание

DAC100ACQ4 — это 10-разрядный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices, предназначенный для точного преобразования цифровых сигналов в аналоговые. Он обладает высокой точностью и быстродействием, что делает его идеальным для применения в различных аналоговых системах.

Преимущества

• Высокая точность: 10-разрядное разрешение обеспечивает тонкую детализацию и точность выходного сигнала.
• Быстрое время установления: Время установления сигнала 375 нс позволяет использовать компонент в системах с высокими требованиями к скорости.
• Гибкость в питании: Возможность работы при различных напряжениях питания (от ±6В до ±18В), как для аналоговой, так и для цифровой части.
• Универсальность: Поддержка как внутреннего, так и внешнего опорного напряжения.

Недостатки

• Не буферизированный выход: Некоторые приложения могут требовать дополнительного буферирования сигнала, что увеличивает сложность схемы.
• Температурный диапазон: Операционный температурный диапазон ограничен от 0°C до 70°C, что может быть недостаточно для некоторых промышленных приложений.

Типовое использование

• Аудиосистемы
• Генерация сигналов
• Прецизионные измерения
• Медицинское оборудование
• Системы управления

Рекомендации по применению

Для обеспечения максимальной точности и стабильности работы рекомендуется использовать внешний стабилизированный источник опорного напряжения. Также важно предусмотреть надлежащие меры по охлаждению компонентов при работе в верхних допустимых пределах температурного диапазона.

Основные технические характеристики

• Разрешение: 10 бит
• Количество ЦАП: 1
• Время установления: 375 нс
• Тип выхода: Токовый, не буферизированный
• Напряжение питания, аналоговое: ±6В ~ ±18В
• Напряжение питания, цифровое: ±6В ~ ±18В

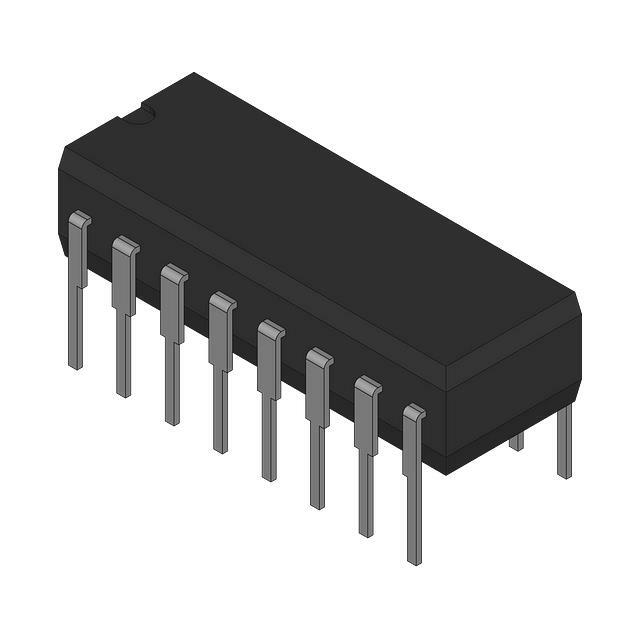

• Тип корпуса: 16-CDIP (0.300", 7.62 мм)
• Тип монтажа: В отверстия (Through Hole)
• Диапазон рабочих температур: 0°C ~ 70°C

Возможные аналоги

• DAC0800LCN от Texas Instruments
• AD7541AKPZ от Analog Devices
• MAX502ACNG от Maxim Integrated

Заключение

DAC100ACQ4 от Analog Devices - это надежное и точное решение для преобразования цифрового сигнала в аналоговый. Широкий диапазон напряжений питания и высокая точность делают его подходящим выбором для различных приложений, требующих высокого качества аналогового сигнала.
