CY15B116QSN-108BKXI

Описание для CY15B116QSN-108BKXI от Infineon

Общее описание

CY15B116QSN-108BKXI — это микросхема FRAM (Ferroelectric RAM) с объёмом памяти 16 Мбит, производства компании Infineon. Данный чип использует интерфейс SPI с поддержкой Quad I/O и QPI для высокоскоростной работы. Особенностью FRAM является энергозависимость данных и возможность многократной перезаписи без деградации памяти.

Преимущества

• Высокая производительность: Интерфейс SPI с частотой до 108 МГц обеспечивает быструю передачу данных с доступом до 6.7 нс.
• Долговечность: FRAM поддерживает до 10^14 циклов записи/чтения, что значительно превышает характеристики других типов памяти, таких как EEPROM и Flash.
• Энергозависимость: Хранение данных без потребления энергии, что важно для резервного копирования.

Недостатки

• Ограниченная температура эксплуатации: Рабочий диапазон температур от -40°C до 85°C, что может быть недостаточным для некоторых промышленных применений.
• Относительно высокая стоимость: Использование FRAM может быть дороже по сравнению с другими технологиями памяти.

Типовое использование

• Энергонезависимое хранение данных: Применяется в устройствах, требующих сохранения данных при отключении питания.
• Журналирование данных: Хорош для систем, нуждающихся в больших объемах операций записи, таких как логгеры данных.
• Критически важные системы: Используется в медицинском оборудовании, промышленной автоматике, автомобильных системах и устройствах IoT.

Рекомендации по применению

• Резервное копирование: Подходит для использования в системах резервного копирования, где важно сохранить целостность данных при отключении питания.
• Высоконагруженные системы: Используйте в приложениях, требующих большого количества циклов чтения/записи.
• Интерфейс: При проектировании учитывайте требования к интерфейсу SPI и необходимую частоту работы до 108 МГц.

Основные технические характеристики

• Тип памяти: FRAM (Ferroelectric RAM)
• Объём памяти: 16 Мбит (2M x 8)
• Интерфейс: SPI - Quad I/O, QPI
• Частота тактирования: до 108 МГц
• Время доступа: 6.7 нс
• Диапазон напряжения питания: 1.8V - 3.6V
• Рабочая температура: от -40°C до 85°C

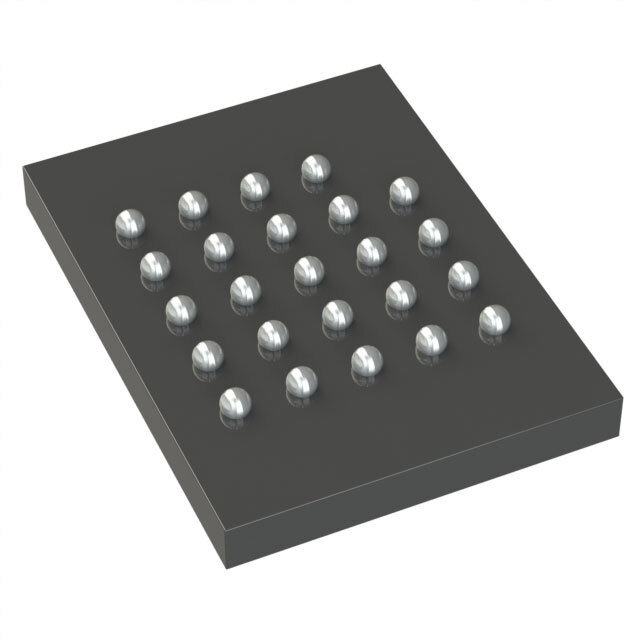

• Тип корпуса: 24-FBGA (6x8 мм)

Возможные аналоги

• MB85RQ16A-DS (Fujitsu): Другой FRAM с аналогичными характеристиками, использующий SPI интерфейс.
• FM25V20A (Cypress): 2Mbit FRAM с SPI интерфейсом, поддерживающая меньшую плотность памяти.

Использование FRAM микросхем, таких как CY15B116QSN-108BKXI, предоставляет надежное решение для приложений, требующих высокой скорости и долговечности при хранении данных.
