CSD87355Q5DEVM-820

Описание для CSD87355Q5DEVM-820 от Texas Instruments

Общее описание

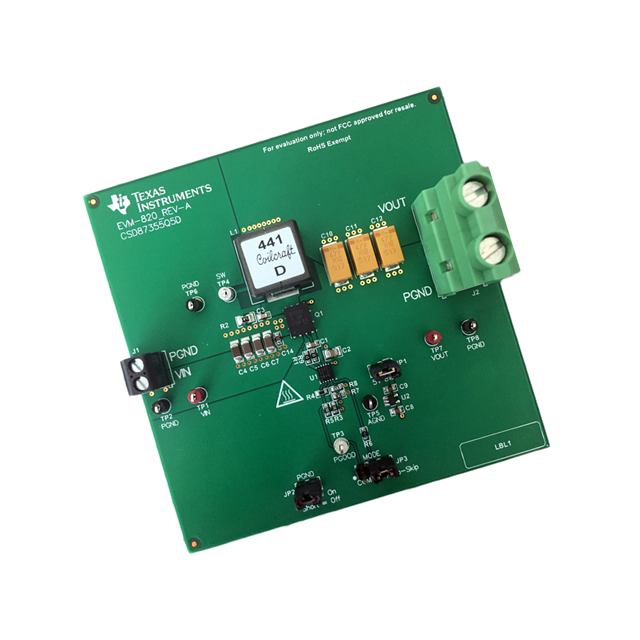

CSD87355Q5DEVM-820 – это отладочная плата производства компании Texas Instruments, предназначенная для демонстрации возможностей и оценки характеристик интегральных модулей MOSFET CSD87355Q5D в приложениях понижающих преобразователей. Плата сочетает в себе высокую эффективность, компактный размер и превосходные тепловые характеристики, что делает её идеальной для использования в различных DC/DC-преобразователях.

Преимущества

• Высокая эффективность: позволяет снизить потери мощности и повысить общую эффективность преобразователя.
• Компактный размер: способствует созданию небольших и легких понижающих преобразователей.
• Превосходные тепловые характеристики: обеспечивают надежную работу при высоких токах и минимизируют тепловые потери.
• Удобство использования: отладочная плата полностью укомплектована и готова к использованию, что упрощает оценку и тестирование компонентов.

Недостатки

• Ограниченная универсальность: плату нельзя использовать для других типов преобразователей, кроме как понижающих.

Типовое использование

• Питание процессоров и микроконтроллеров
• Системы питания для радиоэлектронной аппаратуры
• Телекоммуникационные устройства
• Индустриальные и автомобильные приложения

Рекомендации по применению

1. Подключите входное и выходное напряжение, соблюдая допустимые предельные значения.
2. Убедитесь в достаточной вентиляции при высоких токах для предотвращения перегрева.
3. Проведите тестирование с различными нагрузками и условиями, чтобы убедиться в надежной работе.

Основные технические характеристики

• Основное назначение: понижающий DC/DC-преобразователь
• Выходы и тип: 1, не изолированный
• Напряжение на выходе: 1.2В
• Ток на выходе: до 25А
• Напряжение на входе: от 8В до 13В
• Топология регулятора: Buck (понижающий преобразователь)
• Частота коммутации: 290 кГц
• Тип платы: полностью укомплектованная
• Поставляемый комплект: плата(ы)
• Используемый компонент: CSD87355Q5D, TPS51218

Возможные аналоги

• CSD87350Q5D: аналогичный MOSFET-модуль с немного другими характеристиками.
• CSD88584Q5DC: другой вариант высокоэффективного MOSFET.
• TPS54360EVM: отладочная плата для аналогичных преобразователей на основе другой серии компонентов.

С этой отладочной платой вы получите возможность быстро оценить мощностные характеристики и готовность к реальному применению компонентов CSD87355Q5D в ваших проектах.
