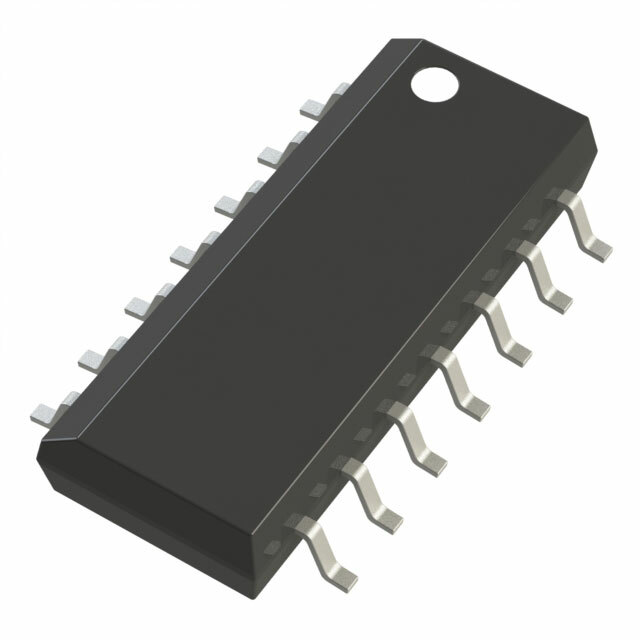

CMP04FSZ

CMP04FSZ от Analog Devices

Общее описание:

CMP04FSZ - это компаратор с четырьмя интегрированными усилителями (четырехканальный компаратор) от компании Analog Devices. Данный компонент разработан для выполнения точных сравнений напряжений и представляет собой маломощное решение для различных применений в аналоговых сигнальных цепях.

Преимущества:

• Маломощное потребление: Позволяет снижать общие энергозатраты системы.
• Высокая точность: С низким смещением входного напряжения и низким уровнем шума.
• Компактный корпус: Упаковка 14-SOIC обеспечивает компактность и легкость монтажа.

Недостатки:

• Ограниченный температурный диапазон: Рабочий диапазон от -40°C до +85°C может быть недостаточен для некоторых экстремальных условий.
• Максимальный ток смещения вводного сигнала: для некоторых высокочувствительных применений это может быть критическим параметром.

Типовое использование:

• Цифровые системы управления: В схемах сравнения сигналов для принятия решений.
• Системы мониторинга: Для контроля различных электрических параметров.
• Автоматизация и управление: В устройствах, где необходимо точное сравнение аналоговых сигналов.

Рекомендации по применению:

• Правильное питание: Обеспечить стабильное напряжение питания в пределах от 3В до 36В для одиночного питания или ±1.65В до ±18В для двойного.
• Разводка печатной платы: Соблюдать правила разведения для минимизации шумов и предотвратить наводки.

Основные технические характеристики:

• Тип: General Purpose
• Количество каналов: 4
• Тип выхода: CMOS, DTL, ECL, MOS, Open-Collector, TTL
• Напряжение питания: 3В ~ 36В (одинарное), ±1.65В ~ ±18В (двойное)
• Смещение входного напряжения (макс): 1мВ при 5В
• Ток смещения вводного сигнала (макс): 0.1µA при 5В
• Ток покоя (макс): 3мА
• PSRR (Тип) (Модуль подвижной компенсации по питанию): 100дБ
• Корпус/Габариты: 14-SOIC (3.90мм ширины)
• Монтаж: Поверхностный монтаж (SMT)
• Диапазон рабочих температур: от -40°C до +85°C

Возможные аналоги:

• LM339 от Texas Instruments - тоже четырёхканальный компаратор, с аналогичными характеристиками, но немного различающимися параметрами производительности.
• AD8564 от Analog Devices - быстровключающийся четырехканальный компаратор с улучшенными временами отклика для быстродейственных приложений.

В случае необходимости, обратитесь к технической документации или свяжитесь с инженерами Analog Devices для получения более подробной информации и рекомендаций по применению CMP04FSZ.
