CDCVF111FNR

Texas Instruments CDCVF111FNR

Общее описание

IC CDCVF111FNR - это тактовый буфер и генератор от Texas Instruments, предназначенный для высокочастотных приложений, обеспечивающий распределение тактовых сигналов. Устройство поддерживает работу на частотах до 650 МГц и предназначено для поверхностного монтажа.

Преимущества

• Высокая частота работы до 650 МГц
• Низкая паразитная индуктивность благодаря корпусу PLCC
• Широкий диапазон входного напряжения от 3 В до 3,6 В
• Дифференциальные входы и выходы для лучшей шумащмости и устойчивости

Недостатки

• Типовая температура эксплуатации до 85°C может не подойти для экстремальных условий
• Ограниченное количество выходов, что может потребовать дополнительного удвоения

Типовое использование

• Высокоскоростные коммуникационные системы
• Серверы и системы хранения данных
• Оборудование для телекоммуникационных сетей
• Промышленные и автомобильные приложения

Рекомендации по применению

• Использовать качественный источник питания с низким уровнем шумов для стабильной работы
• Соблюдать рекомендуемые условия монтажа и эксплуатации для минимизации энергопотерь и нагрева
• Рассматривать возможность использования серии LVPECL для лучших показателей устойчивости

Основные технические характеристики

• Тип буфера: Fanout (разветвитель)
• Количество каналов: 1
• Соотношение вход:выход: 1:9
• Тип входа: LVPECL
• Тип выхода: LVPECL
• Максимальная частота: 650 МГц
• Напряжение питания: от 3 В до 3.6 В
• Температурный диапазон: от -40°C до 85°C
• Тип монтажа: Поверхностный

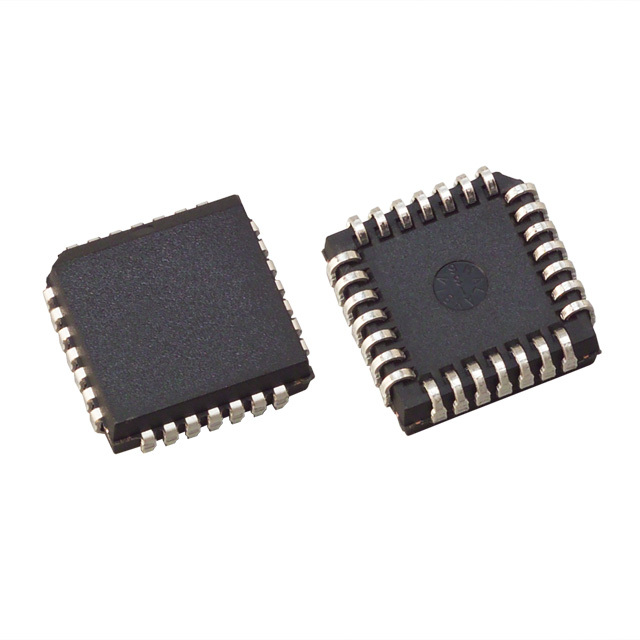

• Корпус / В упаковке: 28-LCC (J-Lead)
• Поставляемая конфигурация: 28-PLCC (11.51x11.51 мм)

Возможные аналоги

• CDCVF111PWR - от Texas Instruments с подобными характеристиками в другом корпусе
• MC100EP111 - аналогичное устройство от ON Semiconductor, имеющее схожие параметры

Заключение

CDCVF111FNR от Texas Instruments - универсальный и надежный тактовый буфер, подходящий для высокоскоростных приложений, требующих стабильного и четкого распределения тактовых сигналов.
